SWP-LCD系列产品概述
|
 |
|
|
|
|
产品名称：SWP-LCD系列产品概述
产品编号：Pro2006513193229
产品型号：SWP-LCD系列
更新时间：2006.09.13
出品单位：香港昌晖仪表
浏览次数：
|
 |
|
 产品详细介绍 |
|
一、SWP-LCD系列仪表特点 |
|
SWP-LCD仪表设计上吸纳了当今电脑结构思路，硬件上采用内带快闪存储器的新型微处理器，扩充了大容量的数据存储区；显示器采用大屏幕液晶图形显示板；软件上引入中文WINDOWS的框架思路，并采用了数据压缩技术。 |

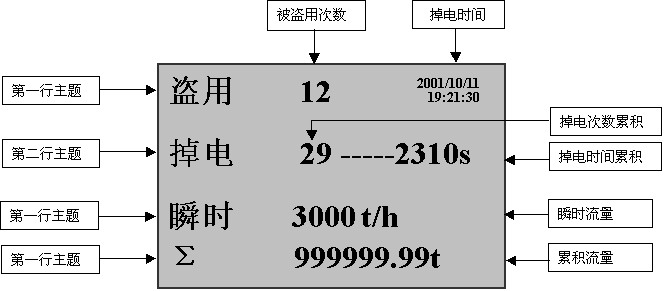

| 1.多功能的显示画面： |
|
SWP-LCD仪表的外形尺寸为80×160×140 mm，配以40×70 mm带背光的液晶图型显示板，可集中显示中文提示，设置参数，补偿数值，测量数据，积算结果，工程单位，报警状况等。 |
|
|
|

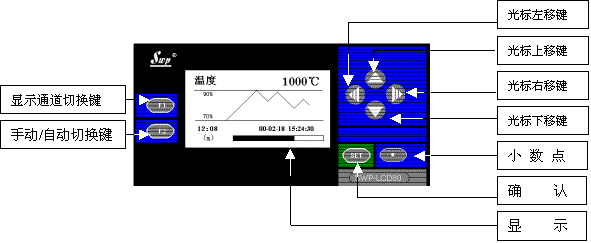

2.便捷的操作界面： |
|
明确的中文信息，提示用户逐级完成参数设定。 |
|
确切的专业术语，标识显示数据的工程涵义。 |
|
丰富的显示画面，提供需要显示的参数组合。 |
|
轻触式面板按键，方便用户进行各种的操作。 |
|
|
|
3.快速的通讯速率： |
|
设有标准双向串行通讯口，能以高达28k pbs的速率与上位机或其它相关的设备进行信息交换。 |
|
4.可自由设定的输入信号（wn****输入）： |
|
用户可根据需要按照仪表中文菜单提示设定或更改仪表的输入信号类型，量程，小信号切除点，流量定量控制值等。 |
|
5.灵活的附加功能： |
|
通过附加的模块与相应的参数设定，仪表可提供模拟变送信号输出，打印机接口信号输出，直流馈电电源输出，标准双向串行通讯接口等。 |
|
二、SWP-LCD系列仪表通用技术参数 |
|
输入信号 |
| 模 拟 量 |
热 电 偶：标准热电偶--K、E、B、S、J、T、We等 |
|
电 阻：标准热电阻--Pt100、Pt100.1、Cu50、Cu100 远传压力电阻等 |
|
电 流：0～10mA、4～20mA、0～20mA等 --- 输入阻抗≤250W |
|
电 压：0～5V、 1～5V、 mV等 ------输入阻抗≥250KW |
| 脉 冲 量 |
波 形：矩形或正弦波 |
|
幅 度：大于4V |
|
频 率：0～10kHz（或根据用户要求） | |
|
输出信号 |
| 模拟量输出 |
DC 0～10mA（负载电阻≤750W） DC 4～20mA （负载电阻≤500W） |
|
DC 0～5V （负载电阻≥250KW） DC 1～5V （负载电阻≥250KW） |
| 开关量输出 |
继电器输出--带回差，触点：AC 220V/3A DC 24V/6A（阻性负载） |
| 通讯输出 |
接口方式 --标准串行双向通讯接口 RS-485 RS-232 RS-422等 |
|
波特率 --300 pbs～28.8 kbps 仪表内部自由设定 |
| 馈电输出 |
DC 24V 负载≤30 mA | |
|
特性 |
| 测量精度 |
测量显示精度：±0.2%FS±1字 或 0.5%FS±1字 |
| 频率转换精度 |
±1脉冲（LMS） 一般优于0.2％ |
| 测量范围 |
-1999 ------ 99999字 |
| 分 辨 率 |
±1字 |
| 显示方式 |
带背光大屏幕LCD图形显示器 |
| 控制/报警 |
带回差上限、下限输出 （用户可自由设定） |
| 参数设定 |
. 中文菜单提示 .面板轻触式按键设定 |
|
. 参数设定值断电后长久保存. 参数设定值密码锁定 |
| 保护方式 |
断电后累积值保持时间大于五年 |
|
电源欠压自动复位 工作异常自动复位（Watch Dog） | |
|
使用环境 |
| 环境温度 |
0～50℃ |
| 相对湿度 |
≤85RH 避免强腐蚀气体 |
| 供电电压 |
常 规 型 AC220V+10-15%（50Hz±2Hz） |
|
特 殊 型 AC90～260V--开关电源 DC24V ±2V--开关电源 |
| 功 耗 |
. ≤ 6W（AC220V 电源供电） |
|
. ≤ 6W（AC90～265V 开关电源供电） |
|
. ≤ 6W（DC24V 电源供电） | | |
|
★ 变送输出方式 |
|
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
|
输出方式 |
无输出 |
继电器 |
4～20mA |
0～10mA |
1～5V |
0～5V | |
|
★ 控制输出方式 |
|
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
输出方式 |
无输出 |
继电器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
SCR输出 |
SSR输出 |
特殊规格 |
SOT输出 | |
|
SCR--可控硅过零触发脉冲输出，SSR--固态继电器控制输出，SOT--双向可控硅输出 |
|
★ 通讯方式 |
|
选型代码 |
0 |
2 |
4 |
8 |
9 |
|
通讯方式 |
无通讯 |
RS-232 |
RS-422 |
RS-485 |
特殊规格 | | |
|
|
|
|
|
