SWP-TSR 智能化 TFT 真彩色无纸记录仪可对传感器馈电输出，组成的系统可省去配电器。

　　采用全拼输入法，内带二级汉字库，共有 6000 余个汉字，可对画面上的名称进行在线设置。

　　采用xj****的 USB 接口存储棒作外存储器，外形美观小巧，无机械可动部件，大大增强了仪表的可靠性。

１.１多路输入、输出通道

　　输入通道：全可切、全隔离信号***多 12 路。

　　DC24V 馈电输出通道：***多可达 6 路

　　继电器输出通道：***多可达 4 路

１.２多功能的显示画面：

　　采用 5.6 英寸高分辨率的 TFT 彩色液晶显示板，可集中显示中文菜单、输入通道号、测量计算数值、过程曲线、工程单位、百分比

棒图、输出和报警状况、历史记录追忆等。

１.３便捷的操作界面：

　　快捷的中文菜单，提示用户逐级完成参数设定。

　　明确的中文信息，标识显示数据的工程涵义。

　　丰富的图形画面，提供需要显示的参数组合。

　　轻触式面板按键，方便用户进行各种的操作。

　　内置二级汉字库，内置汉字全拼输入法，方便中文信息的标识。

１.４高容量的存储空间：

　　内置大容量存储器***多 192Mbit 存储空间，每个记录点保存测量间隔时间内数值的***大值和***小值，即使是数值瞬间突变，也会记

录在案。还可通过外置大容量 FLASH 存储棒对数据进行备份。

１.５快速的通讯速率：

　　设有标准双向串行通讯口，能以高达 57600pbs 的速率与上位机或其它相关的设备进行数据交换。可选择 RS-232 或 RS-485 通讯方

式。

１.６灵活的附加功能：

　　通过附加的模块与相应的参数设定，仪表可提供模拟变送信号输出，打印机接口信号输出，直流馈电电源输出，标准双向串行通讯接

口，报警音响蜂鸣器输出等。灵活的运算通道类型，可实现许多特殊的功能要求。

１.７强大的记录追忆功能：

　　可单步追忆。

　　可自动连续（追忆速度分 20 档可调）追忆。

　　可按时间查询追忆。

　　可通过移动定位轴来查看历史数据及曲线。

１.８通过 SWP-SPC2000 版工控组态软件， TSR 系列彩色无纸记录仪和其他仪表以 485 通讯方式可方便地组成高性能、低价位的工控系

统。

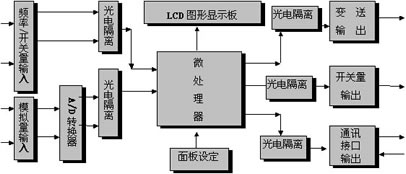

１.９ 仪表工作原理

　　TSR 系列智能化彩色流量积算记录仪采用插卡组合式结构，由一块主机板与不******型的扩展板组合成不******型的记录仪，每台仪表***

多可带 2块扩展板。

★　输入信号　　　模拟量输入：　　热电偶　　　　B 、 S 、 K 、 E 、 T 、 J 、 W

　　　　　　　　　　　　　　　　　　热电阻　　　　PT100 、CU50

　　　　　　　　　　　　　　　　　　电压　　　　　 0 — 5V 1 — 5V

　　　　　　　　　　　　　　　　　　　　　 　　0 — 100mV 0 — 20mV

　　　　　　　　　　　　　　　　　　电流　　　　　 0 — 10mA 4 — 20mA

　　　　　　　　　　脉冲量输入：　　矩形波，正弦波或三角波

　　　　　　　　　　　　　　　　　　幅度 ≥ 4V 频率 0 – 15KHz

★  输出信号 　　　模拟量输出：　　电流 　　　　　0 — 10mA （负载≤ 750 Ω ）

　　　　　　　　　　　　　　　　　　　　　　　　4 — 20mA （负载 ≤ 500 Ω ）

　　　　　　　　　　　　　　　　　　电压 　　　　　0 — 5V （负载 ≥ 250K Ω ）

　　　　　　　　　　　　　　　　　　　　　　　　1 — 5V （负载 ≥ 250K Ω ）

　　　　　　　　　　开关量输出：　继电器触点容量： AC 220V/3A 或 DC 24V/5A （阻性负载）

　　　　　　　　　　　　　　　　SCR 输出 —— 400V/0.5A

　　　　　　　　　　　　　　　　SSR 输出 —— 6 – 9 V/0.05A

　　　　　　　　　　馈电输出 ： 　DC 24V/30mA

★　精 度 　　　　0.5 %FS ± 1 字 或 0.2% FS ± 1 字

★　小信号切除　　0 — 25.5%FS

★　测量范围　　　- 1999 — 999999 字

★　采样周期　　　1 秒

★　记录间隔　　　1 秒—— 4 分钟之间以秒为单位共 240 档可供选择。

★　显示方式　　　背光式大屏幕真彩液晶（ LCD ）图形显示板

　　　　　　　　　　显示内容可由汉字，西文，数字，过程曲线，光柱等组成

　　　　　　　　　　通过面板按键可完成画面翻页，历史数据前后搜索， LCD 画面对比度，屏幕时标变更等

★　参数设定　　　中文菜单提示，通过按键或上位机通讯口设定，设定参数密码锁定。

★　报警功能　　　每个通道***多可以设定 4 个报警点，每个报警点可选择上限或下限报警，可设置报警输出延时时间、报警回差、继

　　　　　　　　　　电器触点输出（ 4 个继电器可复用）、蜂鸣报警输出。还可设置外接报警音响触点和报警屏自动切换功能。每个

　　　　　　　　　　通道保存***新的 16 条报警信息。

★　控制方式　　　可选择带回差的 ON/OFF 继电器触点输出 （ AC220V/3A ）。

★　通讯输出　　　RS232/485 ，波特率 1200 ~ 19200pbs ( 带光隔，仪表后侧接口 )

　　　　　　　　　1200 ~ 57600pbs ( TTL 电平，仪表前端 USB 接口 )

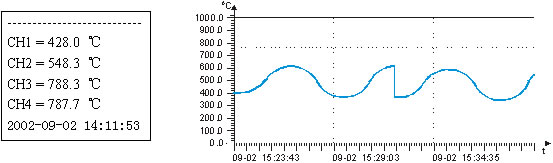

★　打印功能　　　可外接面板式、台式微型打印机或带串口输出的宽行打印机 ( 如 LQ-300K ) ，打印历史数据或曲线。

★　保护方式　　　设定参数长久保存，记录数据断电保存，内置看门狗电路。

★　屏保功能　　　可设置在连续无按键一定时间后，关闭屏幕显示，以延长液晶屏的使用寿命。按任意键即可恢复屏幕显示。

★　语　言　　　　中文 ( 简体或繁体 )

★　使用环境　　　环境温度 0 ~ 45 ℃ 相对湿度 ≤ 85%RH 避免强腐蚀性气体。 电源电压 AC 220V + 10 - 15% 50 — 60Hz

★　功　耗　　　　≤ 25W

★　重　量 　　　　约 2700 g

★　安　装 　　　　仪表尺寸： 144 × 144 × 240 mm 开孔尺寸： 138 × 138 mm

　　　　　　　　　　安装：卡条式固定架

★　存储容量 　　　***大 存储空间为 192Mbit ，数据记录时间长短与仪表通道数、存储容量、记录时间间隔有关，可参考下表：

容量（ Mbit）	记录间隔 (S)	通道数	大约可记录天数 (天)
64 (出厂基本配置)	10	1	152
		2	76
		4	38
		8	18
		16	8
	240	1	3663
		2	1831
		4	915
		8	438
		16	199
128 （可扩展）	10	1	327
		2	163
		4	81
		8	39
		16	17
	240	1	7850
		2	3925
		4	1962
		8	938
		16	426
192 （可扩展）	10	1	501
		2	250
		4	125
		8	59
		16	27
	240	1	12037
		2	6018
		4	3009
		8	1439
		16	654

输入种类及测量量程 ：

输入种类	型号	测量量程	输入种类	型号	测量量程
DCV	0 ～ 20mV	-9999~99999	TC	S	-50.0 ～ 1769.0 ℃
	0 ～ 100mV	-9999~99999		B	-50.0 ～ 1820.0 ℃
	0 ～ 5V	-9999~99999		K	-50.0 ～ 1372.0 ℃
	1 ～ 5V	-9999~99999		E	-50.0 ～ 1000.0 ℃
DCI	0 ～ 10mA	-9999~99999		J	-50.0 ～ 1200.0 ℃
	4 ～ 20mA	-9999~99999		T	-199.90 ～ 320.00 ℃
DI	接点输入	接点： on/off		Wre 3-25	0.0 ～ 2300.0 ℃
	DCV 输入（ TTL ）	OFF ： 2.4V 以下 ON ： 2.4V 以上	RTD	Pt100	-200.0 ～ 850.0 ℃
				Cu50	50.00 ～ 150.00 ℃

　　　　　　本仪表的使用注意事项

　　　　　　　　　　　　　　　本仪表中塑料零部件较多，清洁时请用干燥的软布擦拭。不可用含苯、橡胶水等有机溶剂清洗。

　　　　　　　　　　　　　　　请不要用尖利的物品与LCD屏接触，可能发生故障。

　　　　　　　　　　　　　　　请不要用力对本仪表冲击。

　　　　　　　　　　　　　　　不使用时请断电。

　　　　　　　　　　　　　　　如果仪表内有异常声音、冒烟或有异味时，请立即断电并及时与我公司客户服务部或当地经销商联系。

3.2.1 安装环境

　　为保证本仪表能正常工作，须***将本仪表安装在无强干扰的仪表盘上；

　　为了能使本仪表牢靠地安装在仪表盘上，仪表盘面板的钢板厚度不应低于 2mm 。

　　并请确认环境温： 0 ℃ —45 ℃ ；环境湿度为： 10%—85% （无结露）；

　　请注意不要安装在太阳光直射、多蒸汽、多腐蚀性气体、电磁发生源的地方；

3.2.2 安装尺寸

　　本仪表的安装尺寸如下图 3-2-1所示。（单位：mm）

　　　

　　　 　正视图　　　　　　　　　　　　　右视图　　　　　　　　　　　　仪表盘开孔尺寸　　　　　　　　　　　后视图

图3-2-1

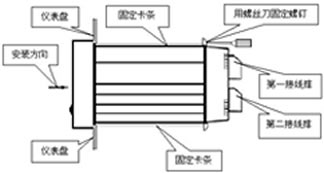

3.2.3 安装方法

　　安装面板的厚度请使用 2mm 以上的钢板。如图 3-2-2 所示

1 、取下记录仪卡条及固定螺丝；
2 、从面板前面放入本仪表；
3 、安装好仪表的固定卡条；
4 、用螺丝固定好卡条。

　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　图3-2-2

3.3.1 端子说明

　　端子的排列如下图 3-3-1-A 和图 3-3-1-B 所示。

　　信号输入 / 输出端子排符号定义如下表：

输入 /输出端子符号	内容
L 、 N 、 G	电源端子， G 为接地端
A 、 B 、 C	模拟量输入端子，共 12 路
P+ 、 P -	DC24V 馈电输出端子，共 6 路，每路 30mA ，用于变送器供电

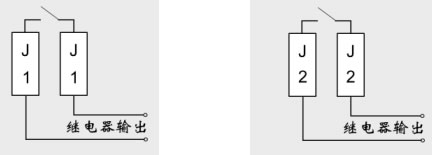

J	继电器输出端子，共 12 路，继电器触点容量为： 250VAC ， 3A ；

　　　　　　　图　3-3-1-A　端子排列图　　　　　　　　　　　　　　　　　　　　　　图　3-3-1-B　端子排列示意图

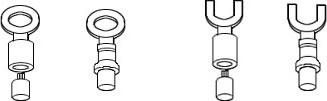

用绝缘套简压接线端子（4mm螺钉用）

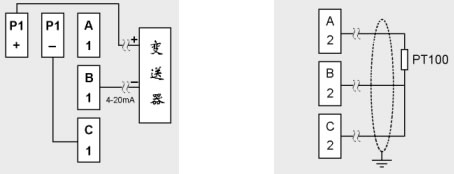

以下以第一路输入信号接线为例进行说明，其他各路接线类同。

　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　电流信号输入 　　　　　　　　　　　　　　电压信号输入

　　　　　　　　　　　　 　　　　　　　　

　　　　　　　　　　　　　热电阻信号输入 　　　　　　　　　　　　　　热电偶信号输入

图 3-3-2 模拟量输入信号接线图

注意：第二接线排的第 9-12 路为复用端子（全可切信号与频率输入、变送输出复用，但三者不能同时使用）。

　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　频率输出 　　　　　　　　　　　　　　变送输出

图 3-3-3 频率输入、变送输出接线图

　　　　 　　　　

　　　　　　　　　二线制变送器接线图 　　　　　　　　　三线制变送器接线图 　　　　　　　四线制变送器接线图

图 3-3-4 变送器接线图

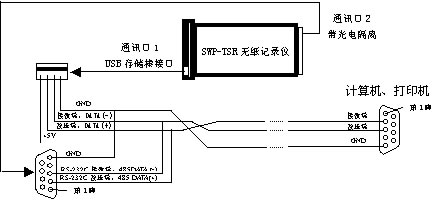

通讯线的连接

1、RS-232C 通讯线的连接

　　本仪表的 RS-232C 通讯口位于仪表背面（见图 3-3-1-A ），它不***可以和计算机之间进行数据交换，还可以和多种串行打印机等外

设通讯（打印机型号见 P34 ）。

　　通讯线应采用屏蔽双绞线制作，通讯线长度不可超过 10 米。连线见下图

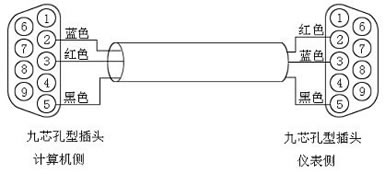

图 3-3-4 计算机与仪表间的 RS-232C 通讯线

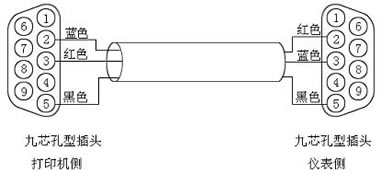

图 3-3-5 打印机与仪表间的 RS-232C 通讯线

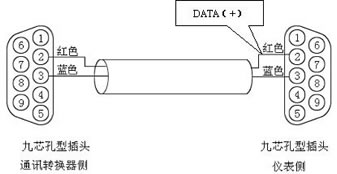

2、RS-485 通讯线的连接

　　当与计算机进行多台仪表的 RS-485 通讯时，需要在仪表和计算机之间增加通讯转换器见图 3-3-6 。

　　RS-485 通讯线应使用屏蔽双绞线，波特率在 192000bps 以上时，通讯线不能超过 1000 米。为了减小信号反射和回波干扰，请在通

讯线两端加装 120 欧的终端电阻。（如图 3-3-7）

　　　　　　　　

　　　　　图 3-3-6 485 通讯联网示意图　　　　　　　　　　　　　　　　　　图 3-3-7 通讯转换器与仪表间的 485 通讯线

　　将电源线连接到仪表后侧的 N 、 L 端子，现场使用时 G 端子应接地线。确认供电电源与仪表要求的电源电压一致 ( 一般为 220V

，特殊要求例外 ) 。第一次上电时，建议不连接输入信号。连接电源后，系统进入开机画面，并进行初始化，按“ ESC ”键（或不按键

，等待 3 秒钟），进入运行主画面（如图 4-1-1 所示）。

图 4-1-1

	仪表的操作按键如图 4-1-1 所示，共有 14 个功能键。
	“ ”、“”键用于向前、向后移动光标。
	“ ▲ ”、“ ▼ ”键用于修改参数。
	“ ENT ”键用于确认功能项。

D I V

在主画面和历史追忆画面中，“时标”键用于切换时标，共有 4 档时标，可循 环切换，对曲线进行不同倍率的压缩显示

	。“屏锁”键用于画面锁定切换，当屏幕锁定时，画面右上角会显示 1 个小锁。当画面未锁定，若 4 分钟内没有按键操
	作，画面自动切换到主画面（当前报警显示 屏除外）。

	在任意画面中，按“对比度”键，画面上将弹出对比度调节窗口，对比度调节分 30 档，可按“ ▲”键增加液晶屏显示对
	比度，“▼ ” 键减小液晶屏显示对比度， 按“ ESC ”键退出对比度调节画面。

在任意画面中，按“ Print ”键，画面上将弹出打印窗口。

S E T	在任意画面中，按“ SET ” + “”进入仪表组态设置画面。
	按“ SET ” + “ ENT ”进入当前画面相关参数组态设置画面。

F 1	“ F1 ”用于一些特殊的按键功能，或和其他键组合执行一些特殊功能，在以下说明中将分别介绍。

F 2	“ F2 ”用于一些特殊的按键功能，或和其他键组合执行一些特殊功能，在以下说明中将分别介绍。

PAGE DOWN

在显示画面中，“翻页”键用于向前切换显示画面，按“ F1 ” + “ PAGE DOWN ”键将向后切换显示画面。

　　以下功能键和组合键在任何画面中均有效。

　　　“ SET ” + “” 进入仪表组态设置

　　　“ F1 ” + “” 进入仪表配置及接线图显示画面

　　　“” 进入对比度调节窗口

　　　“ SET ” + “” 进入当前画面按键提示帮助画面

　　　“ F1 ” + “” 打印输出当前实时测量值

　　SWP-TSR 智能化 TFT 真彩色无纸记录仪共有开机画面、接线图画面及多幅显示画面（包括：实时多通道显示 - 主画面、实时报警显

示、双通道显示、全通道显示、报警一览显示、棒形图显示、历史追忆、流量显示屏、报表显示画面、掉电记录显示画面）以及多个组态

画面和参数设置画面。

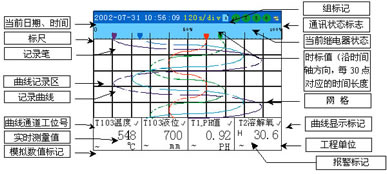

　　系统开机后，自动进入主画面——实时多通道显示画面，如图 5-1-1 所示。在主画面中，***上端显示系统时间和继电器输出状态、

通讯状态、时标值、当前显示组号。

　　仪表分 6 组显示，每个组***多设置 4 个通道。主画面可显示当前组中各通道的工位号、出错标记、单位、显示标记、实时测量数据

、趋势曲线、记录笔、标尺。

图 5-1-1

　　记录仪可显示纵向曲线（图 5-1-1 ），也可显示横向曲线（图 5-1-2 ），也可关闭测量数值显示，而扩大曲线显示的范围（图 5-

1-3），所有变换可通过按“ SET ” + “ ENT ”键，进入画面相关参数设置窗口（图 5-1-4 ），进行简单的设置即可实现。

　 　

　　　　　　图 5-1-3 　　　　　　　　　　　　　　　　　图 5-1-2　　　　　　　　　　　　　　　　　　　图 5-1-4

　 按键说明

“ DIV ” 　　　　　分 4 档切换时标，使曲线以不同的倍率进行缩放，可根据“系统组态”中的“时标选择”参数项，选择 1 种变化

　　　　　　　　　　倍率进行切换。

“”、“”　　移动光标，可将光标定位到各显示通道的显示选择标记上。

“▲”、“▼”　　当移动光标定位到某个通道的显示标记上，可通过这两个按键来修改该通道的显示标记，使该通道曲线显示或隐藏。

“ ESC ” 　　　　　使移动光标不定位到任何通道的显示标志上。

“ F2 ”　　　　　　切换显示组，共有6个组，每个组显示1-4条曲线。

“ F1 ” +“ F2 ”　打开或关闭自动切换显示组的功能，当组自动切换功能打开时，仪表每4秒自动切换到下一组显示。

“ PD ”　　　　　　切换到下一显示画面。

“ SET ” +“ ENT ”进入曲线显示参数设置画面。可对6个组的显示曲线设置对应通道、颜色，是否显示网格、标尺、数值，设置网格

　　　　　　　　　　位置、标尺分割数、曲线走向，并可设置巡检组数。

该画面（图 4-2-1 ）将所有测量通道的四个报警点状态在一幅画面
中集中显示，便于操作人员快速查找到当前产生报警的通道及报警类型。
在各通道四个报警点所对应的表格中，显示“ H ”表示产生上限报警，
显示“L ”表示产生下限报警 ，无内容显示表示无报警。当报警组态中
将报警屏自动切换设为“开”，一旦有报警产生，仪表将自动切换到该画
面。下端显示当前动作的继电器代号。

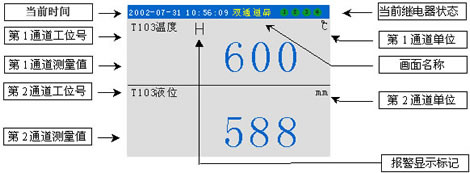

　　双通道数字显示画面（图 5-3-1 ）以较大的字体显示两个通道的实时测量值，便于操作人员在较远的距离观察、比较两个通道的测

量值。操作人员可按要求选择任意两个通道进行观察。正常情况下，显示数值为蓝色，当测量值超限报警时，显示数值为红色。

图 5-3-1

“屏锁”　　　　　 画面锁定功能切换，每次按键后屏幕右上角的“画面锁定标志”将显示或隐藏，若标志锁未显示，在 4 分钟内无按

　　　　　　　　　 键操作时，显示画面自动切换回主画面，否则系统将屏幕显示锁定为当前画面。

“”、“”　　　移动光标，可将光标定位到各显示通道的工位号上。

“▲”、“▼”　　 当移动光标定位到某个通道的工位号上，可通过这两个按键来设置显示的通道。

“ESC”　　　　　　使移动光标不定位到任何通道的显示标志上。

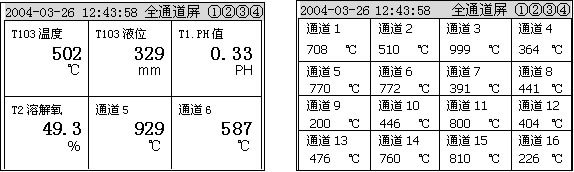

　　全通道实时数据显示画面供用户同时查看所有采集通道的实时测量数据（总通道数大于 2 时才显示），系统根据当前仪表设定的总

通道数，自动以相应的字体大小及布局，显示所有通道的实时测量数据、单位，并标示相应的通道号。如图 5-4-1 、图 5-4-2 所示，分

别为 8个通道和 12 个通道的全通道显示画面。

　　　　　　　　　　　　　　　　图 5-4-1 　　　　　　　　　　　　　　　　　　　　　图 5-4-2

图 5-5-1

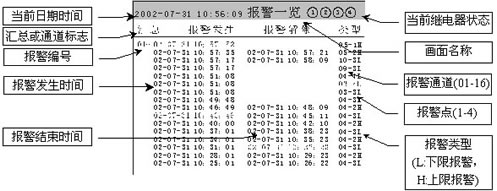

　　报警历史记录一览显示画面显示当前仪表发生的***新 16 条报警记录，或各通道***新的 16 条报警记录，每条记录包括：报警发生时

间、报警解除时间、报警通道、报警点、报警类型。如图 5-5-1 所示。

“”、“”　　 　移动光标，可将光标定位到不同的报警记录上。

“ F2 ”　　　　　　切换显示各通道报警记录或汇总报警记录的***近16条。

“ F1 ” + “ F2 ” 切换显示 1-16 或 17-32 条的报警记录。

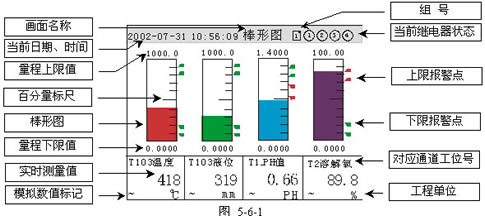

　　棒形图画面可分 6 组同时显示多个通道的棒形图，便于直观的监视多通道的实时状况。如图 5-6-1 所示，屏幕上端显示当前日期和

时间、组号、继电器输出状态，仪表根据当前组显示的通道数，自动以相应的棒形图大小及布局显示，棒图内侧显示百分量标尺，棒图上

下端显示相应通道的量程，棒图右侧显示报警标记（绿色表示正常，红色表示报警），画面下侧显示通道的工位号、测量值、工程单位。

“ F2 ”　　　　　　　切换显示组，共有6个组，每个组显示1-4条曲线。

“ F1 ” +“ F2 ”　　打开或关闭自动切换显示组的功能，当组自动切换功能打开时，仪表每4秒自动切换到下一组显示。

“ SET ” + “ ENT ” 进入曲线显示参数设置画面。可对 6 个组的显示棒图设置对应通道、颜色。

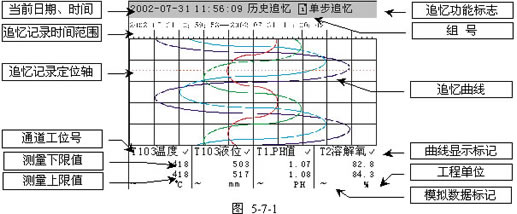

　　历史记录追忆画面用于对历史数据进行查阅。其屏幕显示同主画面相类似，如图 5-7-1 所示，只是在实时时间显示行下显示当前追

忆记录的时间间隔范围，在数值显示中，显示的是在间隔时间内测量数值的下限值和上限值。在曲线区中多了一条虚线表示的追忆记录定

位轴，用于标示当前追忆记录点所处的位置。

　　追忆画面具有单步追忆、连续追忆、定时追忆三种方式，可通过按“ F1 ”键切换屏幕右上角的功能标志来选择，不同的功能标志具

有不同的功能操作及键盘定义，分别叙述如下：

“ DIV ”　　　　　　分4档切换时标，使曲线以不同的倍率进行缩放，可根据“系统组态”中的“时标选择”参数项，选择1种变化倍

　　　　　　　　　　 率进行切换。

“ SET ” +“ ENT ” 进入曲线显示参数设置画面。可对 6个组的显示曲线设置对应通道、颜色，是否显示网格、标尺、数值，设置网

　　　　　　　　　　 格位。置、标尺分割数、曲线走向。

“”、“” 　　　 移动光标，可将光标定位到各显示通道的显示选择标记上

“▲”、“▼”　　　 当移动光标定位到某个通道的显示标记上，可通过这两个按键来修改该通道的显示标记，使该通道曲线显示或隐 　　　　　　　　　　 藏。

　　　　　　　　　　 当移动光标未定位到任何通道的显示标记上时，可进行其他定义的追忆操作。

“ ESC ”　　　　　　使移动光标不定位到任何通道的显示标志上。使追忆功能返回显示当前继电器状态。

“ F2 ” 　　　　　　切换显示组，共有6个组，每个组显示1-4条曲线。

“ F1 ” 　　　　　　切换追忆功能，追忆功能区依次显示： 4 个继电器输出状态、“单步追忆”、“连续追忆”、“定时追忆”。

　　　　　　　　　　 以下分别说明在不同追忆功能状态下的按键功能定义。

●　继电器状态　　　 按键功能同上。

●　单步追忆　　　　 追忆曲线或追忆记录定位轴向前或向后移动一格。

“ ENT ”　　　　　　切换记录追忆定位轴为虚线或实线。

“ ”　　　　　　 对于横向曲线，当定位轴为虚线时，曲线左移一格；当定位轴为实线时，定位轴左移一格。

“ ”　　　　　　 对于横向曲线，当定位轴为虚线时，曲线右移一格；当定位轴为实线时，定位轴右移一格。

“ ▲ ”　　　　　　 对于纵向曲线，当定位轴为虚线时，曲线上移一格；当定位轴为实线时，定位轴上移一格。

“ ▼ ”　　　　　　 对于纵向曲线，当定位轴为虚线时，曲线下移一格；当定位轴为实线时，定位轴下移一格。

●　<< 01 、 >> 01 、 ︽ 01 、 ︾ 01

　　　　　　　连续追忆，“〈〈”表示曲线向左移动，“〉〉”表示曲线向右移动，“ ︽”表示曲线向上移动 、“ ︾”表示曲线向

　　　　　　　下移动。 数值表示每次移动的格数，共有 01-20分20档通过按键“ ”、“ ”或“ ”、“ ”进行选择。

“ ESC ”　　 退出连续追忆。

●　连续追忆　输入追忆时间进行历史记录定点查找。

　　　　　　　首先，按“ ENT ”键，屏幕上将显示一个追忆时间设置窗口，如下图所示：

	用“”、“”键可移动光标到年、月、日、时、分、秒所对应的数值，
	用 “▼”、 “▲”键可修改光标所对应的数值，设置所要查找历史数据点
	的日期、时间，然后按“ ENT ”键确认，此时系统将按设定的日期时间查找记
	录，查找到后曲线定位轴自动定位到该查询点。若该点记录查找不到，将返回
	设置窗口，要求重新输入追忆时间。

　　　　　　　　　　　图 5-7-2

　　在任意画面中，同时按“ F1 ” + “”两个键，可将画面切换到仪表配置及接线图显示画面（用于判别该仪表属于 SWP-TSR 系列

仪表中的哪一类仪表），可显示仪表存储容量、剩余空间、记录起始时间、通道数、记录间隔，并计算出在当前配置下所能记录的总时间

长度。显示当前仪表接线图画面，便于仪表维护人员了解实际的仪表接线情况，防止多台仪表板卡互换后误插，而使实际情况与仪表端子

接线图不一致。如图 5-11-1 所示，该仪表为带 4 路热电阻输入、 5 路 DC24V 馈电输出、 10 路继电器输出的记录仪。

图 5-11-1

“ ESC ” 　　返回主画面。

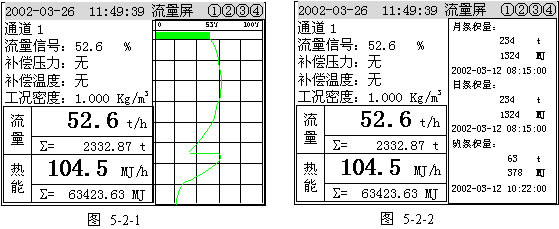

　　流量显示屏可以显示一个流量通道相关的参数，包括工位号、流量信号采集值、补偿温度值、补偿压力值、工况密度、瞬时流量、累

积流量、瞬时热能、累积热能、信号曲线、棒图，还可以切换显示月、日、班当前的累积量及开始累积的起始时间、定量控制操作及运行

状态。显示画面如下图所示：

“ F1 ”切换显示下一个流量通道。

“ F2 ”屏幕右侧切换显示趋势曲线 / 月、日、班累积量 / 定量控制操作状态。

　　掉电记录屏显示仪表断电的记录信息，可显示***后 96 次停电的时间范围及时间长度，以及总掉电次数、总累积时间。显示画面如图

4-9-1 所示：

图 5-9-1

“ F1 ” 切换显示下一页的 10 条掉电记录。

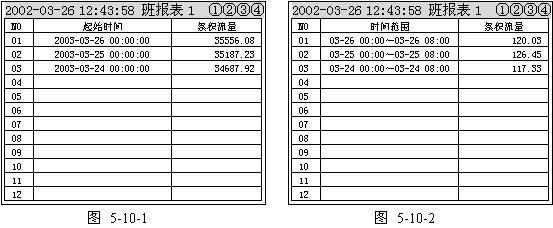

　　月、日、班报表显示流量通道的月、日、班生产记录， 包括记录的起止时间、起始抄表量、终止抄表量、核算量。月报表可保存***

后 2年的记录，日、班报表可保存***后 3 个月的记录，每天***多可定义 4 个班次。显示画面如下图所示：

“ F1 ”　　　　　　切换显示下一页的12条报表记录。

“ ”　　　　　 切换显示记录的时间范围、起始时间、终止时间以及相应的累积量。

“ ” 　　　　　切换显示累积量类型（流量或热能）。

“ ▲ ”、“ ▼ ” 切换流量通道。

“ F2 ”　　　　　　切换班报表类型 (1-4) ，只对班报表有效。

　　SWP-TSR 智能化无纸记录仪采用全中文界面进行仪表的参数组态设置，人机交互界面十分友好，操作人员能够在***短的时间内学会参

数组态设置的方法。

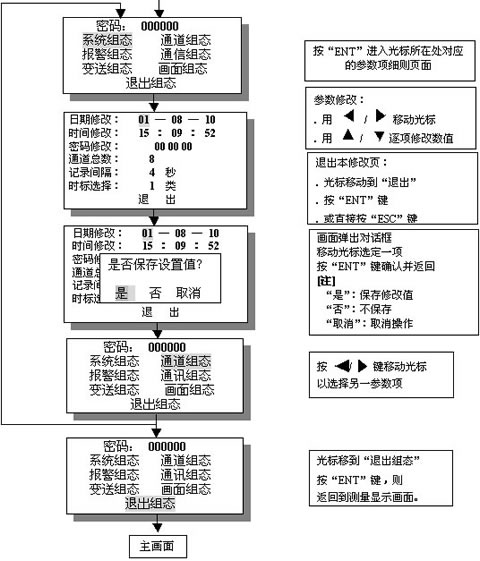

1) 进入组态画面

在任何画面下，同时按“ SET ” + “ ”键即可进入组态画面。

2) 移动光标

在组态画面中，按“ ”键向前移动光标，按“ ”键则向后移动光标。

3) 操作确认

在组态画面中，按“ ENT ”键对功能项进行确认。

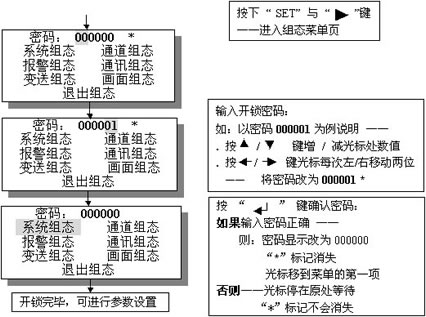

4) 仪表开锁

5) 数值修改（已开锁）

在参数组态中，有两种方法可修改数值，说明如下：

方法一：按 ▲/▼ 键修改数值或选择新的选项。

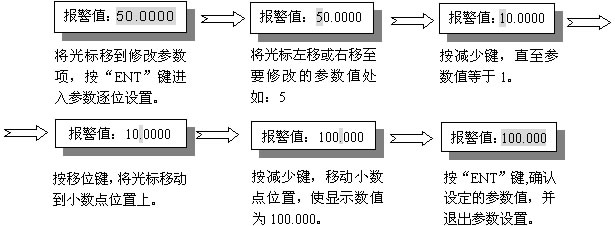

方法二：逐位设置（只对浮点数值有效）—— 以将报警值从“ 50 ”改为“ 100 ”举例说明。

6) 组态设置（已开锁）

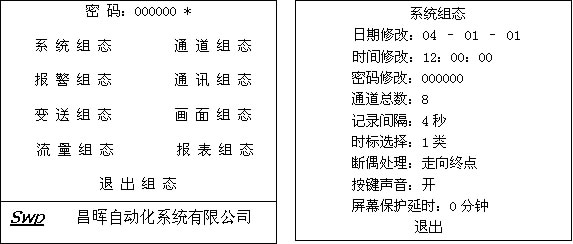

　　仪表组态菜单（如图 6-2-0 ）共分八项，包括：系统组态、通道组态、报警组态、通讯组态、变送组态、画面组态、流量组态、报

表组态，以下分别进行说明。

　　　　　　　　　　　　　　　　　图 6-2-0 　　　　　　　　　　　　　　　　　　　图 6-2-1

6.2.1 系统组态

　　系统组态画面如图6-2-1所示，用于日期、时间、密码、通道总数、记录间隔、时标选择、断偶处理、按键声音、屏幕保护延时的组态。

名 称	设 定 范 围	说 明	出厂预置值
日期修改	年 - 月 - 日	日期设定	实时值
时间修改	时 : 分 : 秒	时间设定	实时值
密码修改	000000—999999	参数设定密码（即组态开锁密码）	000000
通道总数	1 —— 16	设置要记录的通道数	实际值
记录间隔	1-240	设置记录间隔时间	4秒
时标选择	1 —— 4类	1类：时标以1，2，4，8倍率变化 2类：时标以1，2，8，16倍率变化 3类：时标以1，4，8，24倍率变化 4类：时标以1，4，16，48倍率变化	1类
断偶处理	保 持 走向始点 走向终点	保 持：断偶时保持现数据不变 走向始点：断偶时显示量程下限值 走向终点：断偶时显示量程上限值	走向终点
按键声音	开 /关	开：有键按下时，蜂鸣器发出一短音。 关：有键按下时，蜂鸣器不发声。	开
屏幕保护延时	0-240分钟	0：不进行屏幕保护。1-99：在设定分钟时间内，若无按键按下，仪表将关闭LCD屏显示，以延长LCD屏的使用寿命，按任意键即可重新打开LCD屏的显示。	0

6.2.2 通道组态
通道组态如图 6-2-2 所示，用于对通道输入值进行组态设置
。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　图 6-2-2

名 称	设 定 范 围	说 明	出 厂 预 置 值
通 道	1—— 16	选择所设置参数对应的通道号	实际值
型 号	热电阻，热电偶，频率，Ⅱ、Ⅲ型标准信号，运算	仪表输入信号类型 （特殊要求另请说明）	实时值
位 号	CH1	设置工位号，可自定义显示工位号，可输入中文汉字或字符，出厂默认为“ CH1”—“CH16”	默认
量 程	-9999 —— 99999	设置采集信号量程的上限值与下限值	0.000 - 1000.0
滤波系数	0 —— 9	用于提高信号处理的抗干扰能力	0(不滤波)
单 位	见“工程单位”表	非流量通道实时显示值的工程单位	℃
小 数 位	0——3	显示值的小数位数 (0:无小数位)	1
小信号切除	0 —— 25.5%	用于切除测量中要抛除的小信号，设置数值对应量程的百分比。	0
是否开方	是 /否	用于对需开方的输入信号处理	否
是否巡检	是 /否	选择是否屏蔽对本通道信号的监测	是
采集修正零点值	-9999 —— 99999	输入信号值修正零点值	0.0000
采集修正比例值	-9999 —— 99999	输入信号值修正比例值	1.0000

可选择；若通道无对应的硬件采集电路， 还可将型号选为“运算 … ”做一些特殊的处理。

当型号为“运算 … ”时，按“ ENT ”键，屏幕上将弹出一个小窗口，
如右图所示，可设置本通道的数值是由其他通道的数值经运算 (+、-、*、
/)得到，利 用该功能可实现一些特殊的功能（如计算两地的水位差、计算进
出口的热能差来得到损失的热量值等）。设置完运算通道和运算符后，可将光
标定位到“退出”，按“ ENT ”键退出。通道 13-16可作为运算通道。
当型号为热电偶类型时，按“ ENT ”键，屏幕上将弹出一个小窗口，如
下图所示，可对冷端温度补偿方式进行设置。
以仪表内置的冷补采集温度值进行补偿。
以设定的温度值进行补偿。
以设定通道的采集值作为冷端温度补偿
相应的采集修正算法为：
输入显示值 = 采集输入数值 * 采集修正比例值 + 采集修正零点值
[ 注 2 ] ：当位号选择“默认”时，工位号根据所在的通道显示为“ CH1 ” ~

“ CH16 ”。当选择“字符 … ”时，位号由 8 个自定义字符组成，其中 1 个汉字算 2 个字符。当光标定位到“字符 … ”上时，按

“ENT ”键进入工位号设置。按“”、“ ”键移动光标，按“ ▼ ”、“ ▲ ”键选择字符，按“ ENT ”键确认并退出设置。

当需要输入汉字时，按“ F1 ”键，屏幕下方会出现拼音输入窗口，如下图所示：

　　移动光标，用“▼”、“▲”键输入拼音，在拼音右侧会显示相应的汉字，一次***多显示13个汉字，当相应汉字数超过13时，可按“

PD”键查看，如“ wen”按“ PD ”键后显示：

　　当画面上出现所需要的汉字时，按“ F1 ”键可将光标切换到汉字显示区，或切换到拼音输入区，移动光标到所需汉字，按“ ENT

”键即可输入汉字。

　　当要将所输入的汉字改为普通字符时，可将汉字先设为空的汉字，即可再输入其他字符。

附 : 工程单位表

工程单位类别	工 程 单 位 符 号
温 度	℃ ℉
压 力	kgf/cm2 Pa kPa Mpa mmHg mHg mmH 2 O mH 2 O bar mbar atm
流 量	t/h t/min t/s L/h L/min L/s Kg/hKg/minKg/sm3/h m3/min m3/s Km3/sKm3/minKm3/sNm3/hNm3/minNm3/s
重 量	t kg g
体 积	Nm3 m3 cm3 L mL KL mm 3
热 能	KJ/h KJ/min KJ/s J KJ MJ GJ GJ/h MJ/h
电 量	V KV A KA W KW MW mA Mv WH KWH
转 速	r/min
浓 度 值	PH PPM
距 离	M mm Wm cm Km
其 他	Hz KHz % ‰ us/cm KN CRN CRV PPB %RH %O 2
特 殊 要 求	请在订货时说明 Kg/m 3 mg/m 3 PF/m %LEL rpm %Bar

6.2.3 报警组态

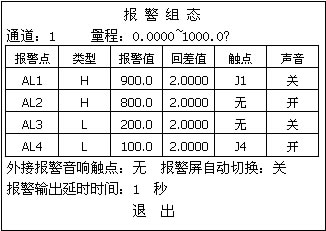

　　报警组态画面对各通道的报警参数进行组态，包括报警类型、报警值、触点设置，回差值、声音输出，及其它一些特殊设置。如图

6-2-3 所示，每个通道具有相互***立的参数，每个通道共有 4 个报警点可供组态，并且其报警类型也可组态，可实现 4 个上限报警或 4

个下限报警，方便不同的现场应用设置。其他特殊设置对于所有通道有效，只需在一个通道中设置一次即可。各参数的说明列表如下：

图 6-2-3

名 称	设 定 范 围	说 明	出厂预置值
通 道	1 —— 16	报警值对应的输入通道（标记位于画面左上角）	实际值
量 程	0.0000——1000.0	显示量程（由“通道组态”中“量程”设定）	实时值
报警类型	H、L	H：上限报警 L：下限报警	实时值
报 警 值	-9999 —— 99999	设置每一项的报警值	出厂调试值
回 差 值	-9999 —— 99999	设置每一项的报警回差值	出厂调试值
触 点	无、 1-12	每个报警点对应 1个输出继电器，可设置报警产生时，继电器是否 输出动作。 注：继电器触点皆为常开触点，对各通道可复用。 屏蔽 - 表示该报警状态记录但继电器不输出	无
声 音	开、关	若设为“开”，当对应的报警产生时，记录仪的蜂鸣器就会发出报警音，按任意键消音。	关
报警屏自动切换	开、关	报警产生时，是否打开自动切换到报警显示屏的功能。	关
外接报警音响触点	无、 1 、 2 、 3 、 4	当现场噪音较大，需产生较大音量的报警音时，可通过设置该项，将记录仪所带的 4个输出继电器中的1点作为外接报警音响的控制输出触点，当报警产生时，所设置的继电器动作，按任意键可取消继电器输出。	无
报警输出延迟时间	0~4 秒	当满足报警的条件产生时，报警状态需持续所设定延时时间才确认为有效，进行记录及报警处理。可防止干扰信号产生误报警。	1秒

6.2.4 通讯组态

　　“通讯组态”画面用于对通讯参数进行组态，如图 6-2-4 所示。包括与上位机通讯的相关参数：仪表站地址、通讯方式、通讯波特

率、通讯协议，以及与打印机接口的相关参数：通讯波特率（与上位机通讯共用一个设置，通讯方式固定为 RS-232C ，定货时需说明带

打印接口）、打印间隔、打印机类型。相应参数说明列表如下：

名 称	设 定 范 围	说 明	出厂预置值
仪表站地址	001 —— 200	本仪表通讯地址号	001
通讯方式	RS—232C或RS—485	选择通讯方式	RS—232C
通讯波特率(bps)	1200、2400、4800、9600、19200、38400、57600	选择数据传输的速率	9600
通讯协议	SWP或MODBUS	选择 SWP仪表协议或MODBUS_RTU协议	SWP
打印间隔时间	0-240分钟	设置定时打印输出的时间间隔（ 0：不打印）	0
打印机类型	SP-M16、SP-T16、SP-M24、SP-T24、SP-M40、SP-T40、LQ-300K	设置所选用的打印机类型	实际值

[注1]若通讯口与仪表在电气上采用光电隔离（出厂基本配置），其可靠通讯的***大波特率为 19200bps 。仪表正面上的通讯口为不带光

电隔离的 TTL 电平信号，其***大通讯波特率为 57600bps 。

[注2]对于不同厂家的微型打印机，只要其命令兼容 ESC 控制码命令集，即可选择相对应的兼容打印机。其中： M 表示面板式打印, 机，

T表示台式打印机， 16 、 24 、 40 分别表示打印宽度为 16 字符 / 行、 24 字符 / 行、 40 字符 / 行的打印机机型。

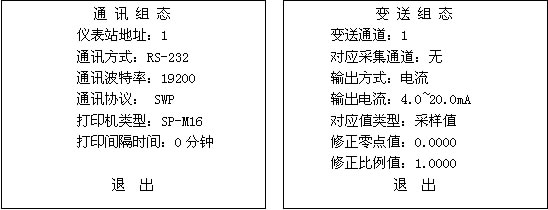

　　　　　　　　　　　　　　　　　图 6-2-4 　　　　　　　　　　　　　　　　　　　　图 6-2-5

6.2.5 变送组态

　　“变送组态” 画面用于变送通道参数的组态，如图 6-2-5 所示。通过组态，可将一个通道的采样计算值或瞬时流量值 ( 对应流量

通道 ) 通过电流或电压变送输出，仪表无变送输出板时，不能进入该画面。当仪表需要带变送输出时，输入通道***多只能做到 8 路，变

送通道占用输入通道 9-12 的接线端子***多 4 路，相关参数说明如下：

名 称	设 定 范 围	说 明	出厂预置值
变送通道	1 —— 4	选择需设置的变送通道号	实时值
输出方式	电压 /电流	设置变送输出信号类型	实时值
对应采集通道	无， 1 —— 16	设置变送输出对应的输入通道，“无”为不输出	无
输出范围	0 — 20 （ mA ） 或 0 — 5 （ V ）	设置变送输出的范围值（在设定范围内可任意设定，如 2-3V或0-10mA）	实时值
对应值类型	采集值、瞬时流量、瞬时热能。	设置变送输出对应值的类型	采集值
对应值范围	-9999 —— 99999	变送输出范围对应的通道值范围（流量通道为瞬时流量值，其他为通道采集值）	采集量程值
修正零点值	全量程	变送输出值修正零点	0.0000
修正比例值	全量程	变送输出值修正比例	1.0000

[ 注 ] 实际输出信号 = 变送输出值 * 修正比例值 + 修正零点值

6.2.6 画面组态

　　画面组态可设置仪表监测运行时，可循环切换显示的画面，可对不需要的画面进行显示屏蔽。如图 6-2-6 所示。其中，“ √ ”表

示该画面可显示，“×”表示该画面不显示。当光标定位到带省略号的选项时，按“ ENT ”键可弹出窗口来确认清除相应的记录数据。

图 6-2-6

6.2.7 流量组态

　　如图 6-2-7 所示，在“通道状态”框种的数值代表当前仪表所具有的通道数，其中颜色位紫色的通道为流量通道，从这可直观地看

出本仪表的流量通道是哪几个通道。若 要设置某个通道为流量通道，首先需选择该通道，并将“流量通道”选项设置为“是 … ”。此

时按“ ENT ”键可对流量通道的相关参数进行设置 ( 如图 6-2-8) 。应设置工作点大气压 力，用于流量运算。

图 6-2-7

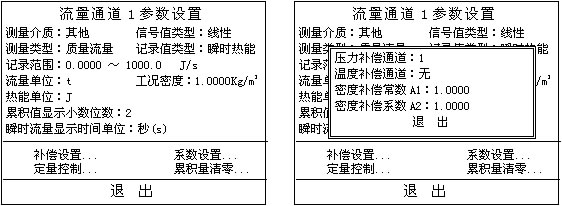

I）流量参数设置（图6-2-8）

　　　　　　　　　　　　　　　　　图 6-2-8　　 　　　　　　　　　　　　　　　　　　图 6-2-9

名 称	设 定 范 围	说 明	出厂预置值
测量介质	过热蒸汽、饱和蒸汽、热水、其它	选择所测量的流量介质类型	其它
信号值类型	线性、差压、频率	流量输入信号类型选择	线性
测量类型	质量流量、体积流量、热能	流量测量类型选择	质量流量
记录值类型	采集值、瞬时流量、瞬时热能	设置历史曲线记录的是采集信号值，还是瞬时流量值、瞬时热能值。	瞬时流量
流量单位	T,Kg,g,Nm3,m3,cm3,L,KW	流量单位	T
热能单位	J,KJ,MJ,GJ	热能单位	J
累积流量显示小数位	0——3	设置累积流量显示的小数位数	实时值
瞬时流量显示时间单位	秒，分，时， 0.1时，0.01时，0.001时	设置瞬时流量显示时间单位	实时值
标况密度	-9999 —— 99999	被测量介质在标准状况（ 1个标准大气压力，20℃时）下的密度值。	1.00000
工况密度	-9999 —— 99999	被测量介质在工作状况下的密度值	1.00000

II ） 流量补偿设置（图 6-2-9）

名 称	设 定 范 围	说 明	出厂预置值
压力补偿通道	无、设定值、 1-通道数	设置流量测量的压力补偿采样通道或补偿压力值，“无”为不带压力补偿。	无
温度补偿通道	无、设定值、 1-通道数	设置流量测量的温度补偿采样通道或补偿温度值，“无”为不带温度补偿。	无
密度补偿常数	-9999 —— 99999	被测介质的密度补偿常数 A1	1.00000
密度补偿系数	-9999 —— 99999	被测介质的密度补偿系数 A2	1.00000

[ 注 1 ] 对于饱和蒸汽，需设置压力补偿通道或温度补偿通道，当两个补偿均设置时，系统进行压力补偿运算。对于过热蒸汽，需设置

　　　　 压力补偿通道和温度补偿通道。

[ 注 2 ] 对于不同的流量类型设置，某些不需要设置的参数仪表将自动隐藏。

[ 注 3 ] 对于压力或温度单***补偿的介质，其密度计算公式为：

　　　　　因压力或温度和密度的关系在很窄范围内 , 基本上是线性的 , 所以按他们线性关系补偿 , 使用时求 A1 、 A2 值。只要取

　　　　　两组压力或温度和密度的对应关系 , 组成一组二元一次方程 , 就可求出 A1 、 A2 值 , 如要求补偿精度较高 , 可采用查密

　　　　　度表格方式得出密度 ( 订货时说明被测量流量介质或密度表 ) 。

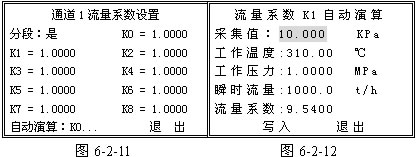

III）流量系数设置（图 6-2-11 ）

名 称	设 定 范 围	说 明	出 厂 预 置 值
分段	是、否	设置流量系数补偿方式是否为非线性分段补偿方式	否
K0-K8	-99999 —— 999999	流量系数 K	1.00000
自动演算	K0-K8	按确认键后，进行相应流量系数的自动演算	K0

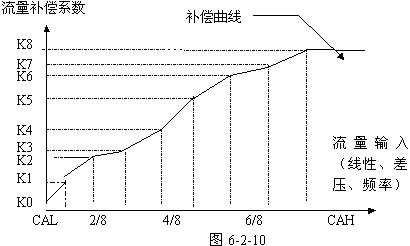

　　流量系数为线性补偿时，不进行分段，此时 K0 作为固定的流量系数参与流量计算。若流量系数为非线性时，仪表可将流量补偿系数

曲线以流量输入值平均分成 8 段，实现流量输入的非线性补偿，系数 K 的补偿曲线如 6-2-10 所示。流量输入值小于量程下限 CAL 时

，由K0 作系数补偿；流量输入值大于量程上限 CAH 时，由 K8 作系数补偿。

流量系数 K 可由操作人员计算后填入，也可由仪表
自动演算得到。进行自动演算时，先将光标移动到“自动
演算”选项，选择需进行自动演算的系数（ K0-K8 ），
然后按“时 标”键，此时画面将切换到自动演算计算画
面，如图6-2-12 所示。输入对应曲线范围内某点的采集
输入值、工作温度、工作压力、瞬时流量值，系统将计算
出相应的流量系数值，将光标移到“写入”选项，按“时
标”键后，计算所得的数值就写入相应的流量系数，画面
切换回“流量系数设置”画面。

IV) 累积量清零（图 6-2-13 ）
将光标定位到“清零”选项，按“ ENT ”键即可将相
应通道的累积量清零。

V) 显示流量计算数学模型 （图 6-2-14 ）
在流量参数设置画面中，按“ F2 ” 键可显示当前设
置参数状态下的流量计算数学模型。按“ ESC ”键可退出
该显示画面。

6.2.8 报表组态
报表组态可设置流量通道自动记录各通道累积量的时
间，如图 6-2-15 所示，月报表时间为每月保存一次，日
报表为每天保存一次、班报表***多每天保留 4 班的记录。
当设置的小时数为“ 24 ”时，表示该记录项无效。有限
的时间设置范围是： 00 时 00 分 ～ 23 时 59 分。
月报表***多可保存 24 条记录，日报表***多可保留 96 条
记录，四个班报表***多可记录 96 条记录。通过日报表和
班报表组合，还可实现一天记录五个时刻点。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　图 6-2-15

名 称	设 定 范 围	说 明	出厂预置值
月报表	kb****、（ 1—31）日（0—24）时（0—59）分	设置月报表记录存储的时间	无
日报表	kb****、（ 0—24）时（0—59）分	设置日报表记录存储的时间	无
班报表 1	kb****、（ 0—24）时（0—59）分	设置班报表 1记录存储的时间	无
班报表 2	kb****、（ 0—24）时（0—59）分	设置班报表 2记录存储的时间	无
班报表 3	kb****、（ 0—24）时（0—59）分	设置班报表 3记录存储的时间	无
班报表 4	kb****、（ 0—24）时（0—59）分	设置班报表 4记录存储的时间	无

　　SWP-TSR 系列智能化 TFT 真彩色无纸记录仪可采用 RS-232C 方式或 RS-485 方式与上位计算机进行通讯，具体选用哪种类型由用户

视具体情况决定。同时开发了相配套的 SWP-TSR 系列智能化无纸记录仪上位机管理软件，便于用户对无纸记录仪进行远程监控、组态、

存储数据上传、数据管理、报表制作及打印。

7.1 通讯连接方法

SWP-TSR 彩色无纸记录仪可通过前面框左下方的 USB
口连接存储棒，存储棒存储容量可选择 64Mb 或 128Mb 二
种。存储棒采用全自动存储方式，无须人工介入，就能把
当前 SWP-TSR 彩色无纸记录仪内存中的内容存入记忆棒内
，通过存储棒可方便把有关信息转到 PC 机上进行数据分
析和保存。
操作使用：
1. 存储棒与 PC 连接
PC REC 开关拔向 PC 时，该存储棒插入 PC

机的 USB 接口，配合 《 SWP-TSR 分析软件 》 即可实现存储棒的内容导出，保存、显示、分析等功能。具体操作见《 SWP-TSR 分析软

件操作指南》

　　2. 存储棒与 CSR 连接

　　　　　 ①、进入 SWP-TSR 彩色无纸记录仪“通讯组态”设置，选择通讯协议为：“ MODBUS-RTU ”协议，设置波特率为“ 57600

　　　　　　　 ”，保存并退出。

　　　　　 ②、将存储棒侧面的开关拔到“ REC ”端，插入 SWP-TSR 彩色无纸记录仪面板侧面的 USB 接口中，即可自动完成 TSR 内

　　　　　　　 存中的数据下载到存储棒中 .

注： 　　　①、当存储棒接入 PC ，与 PC 通讯时，****** LED 灯连续闪烁。****** LED 灯熄灭表示通讯结束，可断开连接。

　　　　　 ②、当存储棒插入 SWP-TSR 彩色无纸记录仪，红色 LED 灯连续闪烁，同时记录仪主屏幕右上方通讯状态标志也连续闪烁。

　　　　　　　 红色LED 灯熄灭，记录仪状态标志同时也停止闪烁，表示数据下载结束。

　　1、数据传输格式： 1位起始位、8位数据位、1位停止位、无奇偶效验位。

　　2、仪表数据格式：

　　　 ◆ 　单字节定点数 = 字节高 4 位 ASCII 码 + 字节低 4 位 ASCII 码

　　　 ◆　三字节定点数 = 低字节高 4 位 ASCII 码 + 低字节低 4 位 ASCII 码

　　　　　　　　　　　　　+ 高字节高 4 位 ASCII 码 + 高字节低 4 位 ASCII 码

　　　　　　　　　　　　　+ 小数点高 4 位 ASCII 码 + 小数点低 4 位 ASCII 码

　　　 ◆　四字节浮点数 = 第一位高 4 位 ASCII 码 + 第一位低 4 位 ASCII 码

　　　　　　　　　　　　　+ 第二位高 4 位 ASCII 码 + 第二位低 4 位 ASCII 码

　　　　　　　　　　　　　+ 第三位高 4 位 ASCII 码 + 第三位低 4 位 ASCII 码

　　　　　　　　　　　　　+ 第四位高 4 位 ASCII 码 + 第四位低 4 位 ASCII 码

注：“浮点数”类型为 4 个字节，使用的格式为 IEEE-754 标准（ 32 位），一个浮点数由三部分组成：

　　　●  1 位符号（ S ）

　　　●　8 位指数位（ E ）

　　　●  23 位尾数（ M ），加上默认的小数点前的一位，共有 24 位。

　　　 符号位是***高位，尾数为***低的位，内存中按字节存贮如下：

　　　 地址 　　　　+0　　　　　　+1 　　　　　+2　　　　　　　+3

　　　 内容： MMMM MMMM 　　MMMM MMMM 　　E MMM MMMM 　　S EEE EEEE

　　　 其中： S ：符号位， 1= 负， 0= 正

　　　　　　　E ：：指数（在两个字节中），偏移为 127

　　　　　　　M ： 23 位尾数，***高位“ 1 ”

　　　 例如： 12.5 的十六进制为 0X00004841

　　　 其中：指数为 0x82 ，尾数为 0x480000 ，数值计算如下，

　　　 （ 1+0x480000/0x800000 ） *2^(0x82-127)) = 1.5625 * 8 = 12.5

1、仪表通讯帧格式

@

DE

帧类型

帧数据

CRC

CR

　　　　　　　　说明：＠ ── 通讯命令起始符

　　　　　　　　　　　DE ── 仪表设备号（双字节）

　　　　　　　　　　　帧类型 ── 操作命令（双字节）

　　　　　　　　　　　帧数据 ── 各种操作命令所对应的命令及数据（长度视不同命令而不同）

　　　　　　　　　　　CRC ── 校验字节（除＠外CRC字节之前其它几个字节的异或值，

　　　　　　　　　　　即DE（ASII）与帧类型 ASCII 和帧数据 ASCII 的异或值）

　　　　　　　　　　　CRC = DE ASCII ? 帧类型 ASCII ? 帧数据 ASCII

　　　　　　　　　　　CR ── 结束符

4、  读动态参数	1 2-3 4-5 6-7 8 @ DE RD CRC CR
命令格式：
	1 2-3 4-5 6-65 66-67 68 @ DE RD 帧数据 CRC CR
应答：
帧数据详见表

寄存器地址	内容说明	寄存器地址	内容说明
0000	二级参数修改标志 +仪表类型	0001	4（低四位）+8（高字节）继电器输出状态
0002	预留	0003	通道数 (字节)＋芯片数(字节)
0004	当前时钟——年 (字节)+月(字节)	0005	当前时钟——日 (字节)+时(字节)
0006	当前时钟——分 (字节)+秒(字节)	0007	预留
0008	仪表冷补温度值	0009	预留
000A	当前记录指针地址（ ADD2+ADD1）	000B	当前记录指针地址（ ADD0）+循环标志
000C	预留	000D	预留
000E	仪表编号 _月+仪表编号_日	000F	仪表编号
0010	通道 1实时数据(四字节浮点数高16位)	0011	通道 1实时数据(四字节浮点数低16位)
0012	通道 2实时数据(四字节浮点数高16位)	0013	通道 2实时数据(四字节浮点数低16位)
0014	通道 3实时数据(四字节浮点数高16位)	0015	通道 3实时数据(四字节浮点数低16位)
0016	通道 4实时数据(四字节浮点数高16位)	0017	通道 4实时数据(四字节浮点数低16位)
0018	通道 5实时数据(四字节浮点数高16位)	0019	通道 5实时数据(四字节浮点数低16位)
001A	通道 6实时数据(四字节浮点数高16位)	001B	通道 6实时数据(四字节浮点数低16位)
001C	通道 7实时数据(四字节浮点数高16位)	001D	通道 7实时数据(四字节浮点数低16位)
001E	通道 8实时数据(四字节浮点数高16位)	001F	通道 8实时数据(四字节浮点数低16位)
0020	通道 9实时数据(四字节浮点数高16位)	0021	通道 9实时数据(四字节浮点数低16位)
0022	通道 10实时数据(四字节浮点数高16位)	0023	通道 10实时数据(四字节浮点数低16位)
0024	通道 11实时数据(四字节浮点数高16位)	0025	通道 11实时数据(四字节浮点数低16位)
0026	通道 12实时数据(四字节浮点数高16位)	0027	通道 12实时数据(四字节浮点数低16位)
0028	通道 13实时数据(四字节浮点数高16位)	0029	通道 13实时数据(四字节浮点数低16位)
002A	通道 14实时数据(四字节浮点数高16位)	002B	通道 14实时数据(四字节浮点数低16位)
002C	通道 15实时数据(四字节浮点数高16位)	002D	通道 15实时数据(四字节浮点数低16位)
002E	通道 16实时数据(四字节浮点数高16位)	002F	通道 16实时数据(四字节浮点数低16位)
0030	通道 1瞬时流量数据(四字节浮点数高16位)	0031	通道 1瞬时流量数据(四字节浮点数低16位)
0032	通道 2瞬时流量数据(四字节浮点数高16位)	0033	通道 2瞬时流量数据(四字节浮点数低16位)
0034	通道 3瞬时流量数据(四字节浮点数高16位)	0035	通道 3瞬时流量数据(四字节浮点数低16位)
0036	通道 4瞬时流量数据(四字节浮点数高16位)	0037	通道 4瞬时流量数据(四字节浮点数低16位)
0038	通道 5瞬时流量数据(四字节浮点数高16位)	0039	通道 5瞬时流量数据(四字节浮点数低16位)
003A	通道 6瞬时流量数据(四字节浮点数高16位)	003B	通道 6瞬时流量数据(四字节浮点数低16位)
003C	通道 7瞬时流量数据(四字节浮点数高16位)	003D	通道 7瞬时流量数据(四字节浮点数低16位)
003E	通道 8瞬时流量数据(四字节浮点数高16位)	003F	通道 8瞬时流量数据(四字节浮点数低16位)
0040	通道 9瞬时流量数据(四字节浮点数高16位)	0041	通道 9瞬时流量数据(四字节浮点数低16位)
0042	通道 10瞬时流量数据(四字节浮点数高16位)	0043	通道 10瞬时流量数据(四字节浮点数低16位)
0044	通道 11瞬时流量数据(四字节浮点数高16位)	0045	通道 11瞬时流量数据(四字节浮点数低16位)
0046	通道 12瞬时流量数据(四字节浮点数高16位)	0047	通道 12瞬时流量数据(四字节浮点数低16位)
0048	通道 13瞬时流量数据(四字节浮点数高16位)	0049	通道 13瞬时流量数据(四字节浮点数低16位)
004A	通道 14瞬时流量数据(四字节浮点数高16位)	004B	通道 14瞬时流量数据(四字节浮点数低16位)
004C	通道 15瞬时流量数据(四字节浮点数高16位)	004D	通道 15瞬时流量数据(四字节浮点数低16位)
004E	通道 16瞬时流量数据(四字节浮点数高16位)	004F	通道 16瞬时流量数据(四字节浮点数低16位)
0050	通道 1累积流量高位值(四字节浮点数高16位)	0051	通道 1累积流量高位值(四字节浮点数低16位)
0052	通道 2累积流量高位值(四字节浮点数高16位)	0053	通道 2累积流量高位值(四字节浮点数低16位)
0054	通道 3累积流量高位值(四字节浮点数高16位)	0055	通道 3累积流量高位值(四字节浮点数低16位)
0056	通道 4累积流量高位值(四字节浮点数高16位)	0057	通道 4累积流量高位值(四字节浮点数低16位)
0058	通道 5累积流量高位值(四字节浮点数高16位)	0059	通道 5累积流量高位值(四字节浮点数低16位)
005A	通道 6累积流量高位值(四字节浮点数高16位)	005B	通道 6累积流量高位值(四字节浮点数低16位)
005C	通道 7累积流量高位值(四字节浮点数高16位)	005D	通道 7累积流量高位值(四字节浮点数低16位)
005E	通道 8累积流量高位值(四字节浮点数高16位)	005F	通道 8累积流量高位值(四字节浮点数低16位)
0060	通道 9累积流量高位值(四字节浮点数高16位)	0061	通道 9累积流量高位值(四字节浮点数低16位)
0062	通道 10累积流量高位值(四字节浮点数高16位)	0063	通道 10累积流量高位值(四字节浮点数低16位)
0064	通道 11累积流量高位值(四字节浮点数高16位)	0065	通道 11累积流量高位值(四字节浮点数低16位)
0066	通道 12累积流量高位值(四字节浮点数高16位)	0067	通道 12累积流量高位值(四字节浮点数低16位)
0068	通道 13累积流量高位值(四字节浮点数高16位)	0069	通道 13累积流量高位值(四字节浮点数低16位)
006A	通道 14累积流量高位值(四字节浮点数高16位)	006B	通道 14累积流量高位值(四字节浮点数低16位)
006C	通道 15累积流量高位值(四字节浮点数高16位)	006D	通道 15累积流量高位值(四字节浮点数低16位)
006E	通道 16累积流量高位值(四字节浮点数高16位)	006F	通道 16累积流量高位值(四字节浮点数低16位)
0070	通道 1累积流量低位值(四字节浮点数高16位)	0071	通道 1累积流量低位值(四字节浮点数低16位)
0072	通道 2累积流量低位值(四字节浮点数高16位)	0073	通道 2累积流量低位值(四字节浮点数低16位)
0074	通道 3累积流量低位值(四字节浮点数高16位)	0075	通道 3累积流量低位值(四字节浮点数低16位)
0076	通道 4累积流量低位值(四字节浮点数高16位)	0077	通道 4累积流量低位值(四字节浮点数低16位)
0078	通道 5累积流量低位值(四字节浮点数高16位)	0079	通道 5累积流量低位值(四字节浮点数低16位)
007A	通道 6累积流量低位值(四字节浮点数高16位)	007B	通道 6累积流量低位值(四字节浮点数低16位)
007C	通道 7累积流量低位值(四字节浮点数高16位)	007D	通道 7累积流量低位值(四字节浮点数低16位)
007E	通道 8累积流量低位值(四字节浮点数高16位)	007F	通道 8累积流量低位值(四字节浮点数低16位)
0080	通道 9累积流量低位值(四字节浮点数高16位)	0081	通道 9累积流量低位值(四字节浮点数低16位)
0082	通道 10累积流量低位值(四字节浮点数高16位)	0083	通道 10累积流量低位值(四字节浮点数低16位)
0084	通道 11累积流量低位值(四字节浮点数高16位)	0085	通道 11累积流量低位值(四字节浮点数低16位)
0086	通道 12累积流量低位值(四字节浮点数高16位)	0087	通道 12累积流量低位值(四字节浮点数低16位)
0088	通道 13累积流量低位值(四字节浮点数高16位)	0089	通道 13累积流量低位值(四字节浮点数低16位)
008A	通道 14累积流量低位值(四字节浮点数高16位)	008B	通道 14累积流量低位值(四字节浮点数低16位)
008C	通道 15累积流量低位值(四字节浮点数高16位)	008D	通道 15累积流量低位值(四字节浮点数低16位)
008E	通道 16累积流量低位值(四字节浮点数高16位)	008F	通道 16累积流量低位值(四字节浮点数低16位)

表 7-3-1

　　1、 数据传输格式： 1位起始位、8位数据位、1位停止位、无奇偶效验位。

　　2、 仪表数据格式： 2 字节寄存器值 = 寄存器数高 8 位 二进制值 + 寄存器数低 8 位二进制数

　　3、 仪表通讯帧格式：

　　　　读寄存器命令格式：

1	2	3	4	5	6	7-8
DE	3	起始寄存器高位	起始寄存器低位	寄存器数高位	寄存器数低位	CRC

1	2	3	4-5	6-7	…	M*2+2 – M*2+3	M*2+4 – M*2+5
1	2	字节计数 M*2	寄存器数据 1	寄存器数据 2	…	寄存器数据 M	CRC

　　DE ： 　 设备地址 （ 1-200 ） 单字节

　　CRC ： 　校验字节， 采用 CRC-16循环冗余错误校验，详细说明见“MODBUS协议资料”。

　　寄存器定义表同表 7-3-1。

　　带 RS232 通讯功能的仪表具有打印的功能，可接带串行口的打印机，打印口即仪表后的 9 针通讯口，打印机类型、通讯波特率在通

讯组态中设置。

　　当需要定时打印实时测量值时，在通讯组态中设置参数“打印间隔”，可设置 0-240 分钟，“ 0 ”表示不输出。当定时时间到时，

输出当前仪表所有通道的实时测量值，如下图所示。在任意画面下按“ F1 ” + “ PRINT ”键可打印输出当前实时测量值。

　　按“ PRINT”键，屏幕上将弹出“历史记录打印”设置窗，如下图所示，设置打印通道、打印曲线或打印数值、时标压缩倍率、打印

记录时间段，窗口***下方一行为仪表历史数据记录的时间范围。设置好后，将光标移到“确认”选项，按“ ENT ”键即打印输出。打印

结果如下图所示：

型号	规格代码		附加规格代码	说　　　　明
TSR102				TSR100（2 ch）（标准配置）
TSR104				TSR100（4 ch）
TSR106				TSR100（6 ch）
TSR108				TSR100（8 ch）
TSR110				TSR100（10 ch）
TSR112				TSR100（12 ch）
存储器 容量	-1			64 Mbit （标准配置）
	-2			128 Mbit
	-3			192 Mbit
显示语言		-0		简体中文（标准配置）
		-1		英文
		-2		繁体中文
		-3		多语言版 (包括简、繁体中文和英文，可切换)
附加规格			/J(1-12)	继电器输出点数
			/P(1-6)	DC24V馈电路数
			/C2	RS-232接口 *1
			/C3	RS-485接口 *1
			/L	带流量积算功能（含报表功能）
			/T	带天然气运算功能（含报表功能）
			/PID	带 PID控制功能

　　*1 不能同时指定 /C2 、 /C3 ，使用微型打印机时，须***配置 RS-232 接口 。

　　如：TSR106-2-0/J4 /C2 表示外形尺寸 144*144*240 的 6 路简体中文版 TSR 彩色无纸记录仪，带 4 个继电器输出点，带 RS-232 　　通讯接口，配置 128Mbit 内存。

型 号	代 码	说 明
SWP-TSR-PW	□	电源板 ,可带6路DC24V馈电输出（0－6）
SWP-TSR-AI	□	多通道全隔离全可切输入卡（ 1－8）
SWP-TSR-USB	□	USB存储棒（1：64Mb，2：128Mb）

　　为了使仪表能长期正常工作，请注意日常的检查及维护，确保仪表工作在良好的工作状态。如有异常情况请查阅本手册相关内容或即

时与本公司客服联系，以便即时排除问题保护您的权益。

　　断电时，将后端盖取下检查 L 、 N 、 G 端是否松动三芯电源线是否连接正常。接地线 G 是否正确接地。（接地端电阻务必低于

100Ω ）

　　检查信号接线端的连接是否正常。

　　检查完毕后，合上后端盖。

　　本仪表正常使用的环境温度为： 0 ℃ —45 ℃ ；环境湿度为： 10%—85% （无结露）；无强干扰的仪表盘上；

　　请注意不要安装在太阳光直射、多蒸汽、多腐蚀性气体、电磁发生源的地方。

　　为了能使本仪表牢靠地安装在仪表盘上，仪表盘面板的钢板厚度不应低于 2mm 。

　　不要野蛮安装，防止仪表外壳变形，压坏内部元件。

　　如果由于异常情况而导致仪表里的保险丝损坏，用户可以把仪表返修也可以自己更换保险丝，为了防止发生危险，请务必在更换保险

丝时确认仪表已断开电源，在更换时不要使保险丝插座发生短路。

更换步骤： 1 、切断仪表电源；

　　　　　 2 、打开前面板下方的小盖，取出两颗固定螺钉；

　　　　　 3 、小心拉起前面板，注意不要用力拉扯，可能导致液晶屏信号排线断裂；

　　　　　 4 、拔出排线，取下固定铝板；

　　　　　 5 、再拔出仪表内部***上面的电源板；

　　　　　 6 、更换保险丝；

　　　　　 7 、依次复原；

　　　　　 8 、上电检查。

　　为了使仪表测量准确，请确保每年校正一次。

　　为了使校正准确，我们推荐您使用以下仪器：

　　　　直流标准电源电压发生器（输出范围 20mV—20V 精度 ±0.005% ）；

　　　　拨可变电阻器（输出范围 0.1—500W 精度 ±0.001% 分辨率 0.001W ）。

　　　　校正步骤：

　　　　　　1 、连接电源，确保正确接地，使仪表充分预热（ 30 分钟以上）；

　　　　　　2 、确保周围环境在仪表正常工作范围内；

　　　　　　3 、对设定输入量程上的各点（ 0 ， 50% ， 100% ）分别输入对应信号，记录输入值与测量值；

　　　　　　4 、跟据下面的方程式求出修正比例及零点的值，您可以自行在仪表内设置。

　　仪表使用 3.6V 锂电池作为后备电源，***供断电状态下维持始终运行，若断电后，时钟停止运行，说明电池电能已耗尽，需更换新电

池，该电池位于仪表主机板上。

　　某系统用孔板测量气体，差压输入，压力、温度补偿， 无输出，要求差压小于 10Kpa 时，流量不累积。系统有关参数如下：

　　第 1 路接差压变送器： 4 － 20mA ， 量程 0 － 80KPa

　　　　　　　　　　　　　带 1 路 DC24V 馈电， 2 线制接法。

　　第 2 路接温度变速器： PT100 ， 量程 0 － 300.0 ℃

　　　　　　　　　　　　　当温度 <30 ℃ 时，继电器 1 报警输出。

　　第 3 路接压力变送器： 1 － 5V ， 量程 0 － 3MPa

　　　　　　　　　　　　　当压力 > 1.5MPa 时，继电器 2 报警输出。

　　工作点大气压力 ( P A )： 0.08 MPa

　　标况密度： 　　　　　　 ρ20 =2Kg/

　　要求每天 8 点、 16 点、 24 点记录累积流量，并能显示每 8 个小时的生产量。

　　仪表每隔 6 秒记录 1 次数据。采样 RS-232C 通讯方式与上位机通讯，波特率为 9600bps ，通讯协议为 MODBUS-RTU 。存储容量

为 128 M , 简体中文版。

　　仪表型号为： TSR103-2-0/J2/P1/C2/L

　　当差压为 80Kpa ，工作压力 P=3Mpa , 工作温度 T=300℃ 时，***大流量 M=100N/h 。

参数设定如下：

1 ）按“ SET ” + “ ”键进入组态，输入正确的密码进入参数设置。

2 ）进入系统组态，设置下表参数：

参数名称	设定值	参数名称	设定值
总通道数	3	记录间隔	6 ( 秒 )

3 ）退出系统组态，进入通道组态，设置下表参数：

参数名称	通道 1 设定值	通道 2 设定值	通道 3 设定值
型号	4-20 mA	PT100	1-5V
量程	0 － 80.0	0-300.00	0-3.0
滤波系数	0	0	0
单位	Kpa	℃	MPa
小数位数	1	1	1
1 小信号切除 (%)	12.5	0.0	0.0
开方	否	否	否
测量	开	开	开
零点修正	0.0000	0.0000	0.0000
比例修正	1.0000	1.0000	1.0000

4 ）退出通道组态，进入报警组态，设置下表参数：

参数名称	通道 2设定值	通道 3设定值	参数名称	通道 2设定值	通道 3设定值
AL1 类型	L	H	AL1 报警值	30	1.5
AL1 回差值	2.0000	0.0200	AL1 触点	1	2
AL1 声音	开	开	外接报警音响触点	无
报警屏自动切换	关		报警输出延时时间	1 （秒）

5 ）退出报警组态，进入通讯组态，设置下表参数：

参数名称	设定值	参数名称	设定值
仪表站地址	1	通讯方式	RS-232
通讯波特率	9600	通讯协议	MODBUS

6 ）退出通讯组态，进入流量组态，设置下表参数：

参数名称	设定值	参数名称	设定值
通道 1 是否流量通道	是	通道 2 是否流量通道	否
通道 3 是否流量通道	否	工作点大气压力	0.08 MPa
以下参数以流量通道 1 为例说明：
测量介质	其他	信号值类型	差压 …
信号值状态	未开方	测量类型	体积流量
记录值类型	瞬时流量	记录范围	0 － 1000
流量单位	Nm 3	热能单位	MJ
标况密度	2Kg/m 3	累积值显示小数位数	2
瞬时流量显示时间单位	小时 (h)	压力补偿通道（补偿设置）	3
温度补偿通道（补偿设置）	2	流量系数分段	否
流量系数 K0 自动演算：
采集值 （ KPa ）	80.0	工作温度（ ℃ ）	300
工作压力（ Mpa ）	3.0	瞬时流量（ Nm 3 /h ）	100
流量系数（演算结果）	2.8258

参数设置完成后，在“流量通道 1 参数设置”画面按“ F2 ”键，可查看当前设置所对应的流量计算数学模型：

7 ）保存设置参数，退出流量组态，进入报表组态，设置下表参数：

参数名称	设定值	参数名称	设定值
月报表	01 日 24 时 00 分	日报表	24 时 00 分
班报表 1	00 时 00 分	班报表 2	08 时 00 分
班报表 3	16 时 00 分	班报表 4	24 时 00 分

　　仪表 每天 0点、8点、16点记录累积流量，并能在报表画面中显示每8个小时的生产量。

8) 保存设置参数，退出组态。

仪表接线如下图，也可在主画面中按“ F1 ” + “ ”，参照随机接线图进行接线。

　　　　　　　　　

　　　通道 1 接线示意图 　　　　　　　　　　　　　　通道 2 接线示意图 　　　　　　　　　　　　　　　　通道 3 接线示意图

　　　　　　　　　　　　　　继电器 1 输出接线示意图 　　　　　　　　　　继电器 2 输出接线示意图

图 F-1-1
