| 简介 |
|
SWP-T20系列压力变送器采用具有******xj****水平的电容陶瓷传感器或压阻陶瓷传感器，配合高精度电子元件，经严格的工艺过程装配而成。它采用无中介液的干式压力测量技术，充分发挥了陶瓷传感器的技术优势，使SWP-T20系列压力变送器具有优异的技术性能。它抗过载和抗冲击能力强，稳定性高，并有很高的测量精度。
SWP-T20系列压力变送器具有多种型号，多种量程，多种过程连接形式及材料。可广泛用于石油、化工、电力、冶金、制药、食品等许多工业领域，可适应工业测量的各种场合及介质，是传统压力表及传统压力变送器的理想升级换代产品，是工业自动化领域理想的压力测量仪表。 |
| 技术特点 |
| |
| 抗过载和抗冲击能力强 过压可达量程的数倍至数百倍。（电容陶瓷传感器） |
| 稳定性高 每年优于0.1%满量程。 |
| 温度偏移小 由于取消了测量元件中的中介液，因而传感器不***获得了很高的测量精度，且受 温度的影响小。 |
| 抗干扰能力强 |
| 适用性广 SWP系列产品具有多种型号，多种过程连接形式，多种制作材料，因而可适应工业测量中的各种介质。 |
| 安装维修简便 产品结构合理，体积小,重量轻,可直接任意位置安装。 |
| |
| 工作原理 |
| |
|
|
被测介质－＞传感器－＞电子线路－＞输出信号 |
|
被测介质的压力直接作用于传感器的陶瓷膜片上， 使膜片产生与介质压力成正比的微小位移，正常工作状 态下，膜片***大位移不大于0.025毫米，电子线路检测 这一位移量后，即把这一位移量转换成对应于这一压力 的标准工业测量信号。超压时膜片直接贴到坚固的陶瓷基体上，由于膜片与基体的间隙只有0.1毫米，因此过 压时膜片的***大位移只能是0.1毫米，所以从结构上保 证了膜片不会产生过大变形，由于膜片采用高性能的工 业陶瓷因而使传感器具有很强的抗过载能力。
|
|
| |

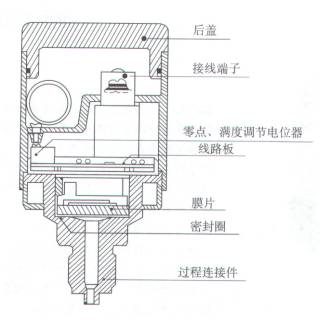

| 结构 |
| |
|
|
| |
| 技术参数 |
| |
| 1、工作电压 12.5-30 VDC |
| 2、输出信号 4-20mA（模拟，二线） 0-20mA（模拟，三线） |
| 3、测量范围 相 对 压 力 ***大0.0～30.0MPa ***小0.0～1.0KPa |
| 绝 对 压 力 ***大0.0～30.0MPa ***小0.0～1.0KPa |
| 负相对压力 ***大-0.1～＋2.0MPa ***小-2.0～＋2.0KPa |
4、精度 ①精度等级 0.2、0.5
②温度影响 ±0.15%/10K
③稳 定 性 优于0.1%FS/年
④位置影响 安装位置不影响零点 |
5、允许温度 ①正常工作温度 -30～＋70℃
②介质温度 -30～＋80℃ （短时可至130℃）
③贮存温度 -40～＋80℃ |
6、与被测介质接触部分的材料
①膜片 氧化铝陶瓷
②过程连接件 不锈钢 316L （美国标准）
1Gr18Ni9Ti （中国标准）
哈氏合金C
③密封材料 氟橡胶
丁腈橡胶
聚四氟乙烯 |
7、出线方式
具有180°双测出线口、螺纹PG16或M20×1.5配标准的密封电缆接头。 |
|

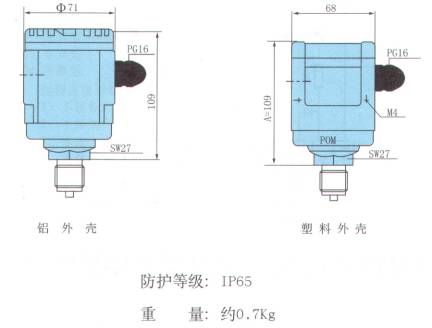

| 外形尺寸 |
|
|
|
| |

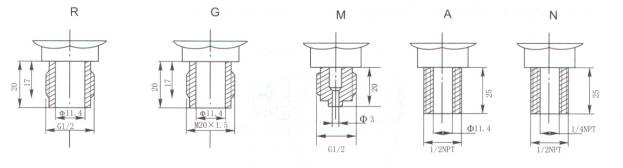

| 过程连接 |
| |
 |
| |

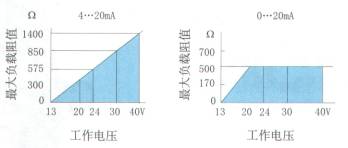

| 负载特性 |
| |
|
|
| |
| 电气连接 |
|
|
| |
| 接线引出方式 |
| |
| 可根据需要从任何一个出口引出，建议是用Φ10工业电缆作为引线，以便密封，引出接头可选用通用电缆接头PG16或M20×1.5，不引线一端用端盖封住。 |
| |
| 调节及其他 |
| |
| 零点调节范围为±5% |
| 满量程调节范围为变送器标准量程的40%~100% |
| 连锁二极管的作用是保证在不断开信号的情况下，直接测量仪表的输出电流。 |
|
|
| 现场显示器 |
| |
| 可选配数字液晶现场显示器SWP-T91 或模拟指针现场显示器SWP-T92安装、 使用见相应的使用说明书
|
 |
| 压力变送器型号内容 |
| |
|
型号 |
代 码 |
说 明 |
|
SWP |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
|
|
变送器类型 |
T20 |
|
|
|
|
|
|
|
|
基本型 |
| T20i |
|
|
|
|
|
|
|
|
本安型 |
| T20d |
|
|
|
|
|
|
|
|
隔爆型 |
|
过程连接材料 |
1 |
|
|
|
|
|
|
|
不锈钢316L |
|
2 |
|
|
|
|
|
|
|
不锈钢1Gr18Ni9Ti |
|
3 |
|
|
|
|
|
|
|
哈氏合金C |
|
9 |
|
|
|
|
|
|
|
特殊要求 |
|
过程连接方式 |
R |
|
|
|
|
|
|
外螺纹G1/2 |
|
G |
|
|
|
|
|
|
外螺纹M20×1.5 |
|
M |
|
|
|
|
|
|
外螺纹G1/2小孔 |
|
A |
|
|
|
|
|
|
外螺纹1/2NPT |
|
N |
|
|
|
|
|
|
外螺纹1/2NPT，内螺纹1/4NPT |
|
Y |
|
|
|
|
|
|
特殊要求 |
|
密封件材料 |
1F |
|
|
|
|
|
氟橡胶 |
|
2F |
|
|
|
|
|
丁晴橡胶 |
|
3F |
|
|
|
|
|
聚四氟乙烯 |
|
9F |
|
|
|
|
|
特殊要求 |
|
信号输出方式 |
2 |
|
|
|
|
4-20mA二线 |
|
3 |
|
|
|
|
0-20mA三线 |
|
9 |
|
|
|
|
特殊要求 |
|
外壳类型 |
A |
|
|
|
铝外壳无现场指示，防护等级IP65 |
|
B |
|
|
|
铝外壳带数字现场指示，防护等级IP65 |
|
C |
|
|
|
铝外壳带模拟现场指示，防护等级IP65 |
|
S |
|
|
|
塑料外壳* |
|
Y |
|
|
|
特殊要求 |
|
精度等级 |
2 |
|
|
0.2 |
|
5 |
|
|
0.5 |
|
9 |
|
|
特殊要求 |
|
测量范围 |
Y |
|
非标准量程 |
|
|
见标准量程表 |
|
传感器类型 |
R |
压阻式 |
|
陶瓷电容式 | |
| 注：其它内容标记同上，如塑料外壳无现场指示，防护等级IP65，标记为SA |
| |
| 标准量程表 |
| |
|
测量范围 |
代号 |
量程调节范围 |
过载（MPa） |
|
0-4kPa |
D1 |
0.7-7kPa |
0.6 |
|
0-6kPa |
D2 |
0.7-7kPa |
0.6 |
|
0-10kPa |
D3 |
1.0-10kPa |
0.6 |
|
0-16kPa |
D4 |
10.0-20kPa |
0.6 |
|
0-20kPa |
D5 |
10.0-20kPa |
0.6 |
|
0-25kPa |
D6 |
12.0-30kPa |
0.6 |
|
0-40kPa |
D7 |
12.0-40kPa |
0.6 |
|
0-60kPa |
D8 |
20.0-60kPa |
0.6 |
|
|
|
|
|
|
0-100kPa |
E1 |
30.0-100kPa |
1.0 |
|
0-160kPa |
E2 |
60.0-200kPa |
1.0 |
|
0-200kPa |
E3 |
60.0-200kPa |
1.0 |
|
0-250kPa |
E4 |
120.0-400kPa |
1.0 |
|
0-400kPa |
E5 |
120.0-400kPa |
1.0 |
|
|
|
|
|
|
0-0.6MPa |
F1 |
0.2-0.6MPa |
2.0 |
|
0-1.0MPa |
F2 |
0.3-1.0MPa |
2.0 |
|
0-1.6MPa |
F3 |
0.6-2.0MPa |
4.0 |
|
0-2.0MPa |
F4 |
0.6-2.0MPa |
4.0 |
|
0-2.5MPa |
F5 |
1.2-4.0MPa |
4.0 |
|
0-4.0MPa |
F6 |
1.2-4.0MPa |
6.0 |
|
0-6.0MPa |
F7 |
2.0-6.9MPa |
9.0 |
|
|
|
|
|
|
0-10MPa |
H1 |
3.0-10MPa |
20 |
|
0-30MPa |
H2 |
3.0-30MPa |
60 |
|
|
|
|
|
|
-2-2kPa |
C1 |
2.0-7.0kPa |
0.6 |
|
5-5kPa |
C2 |
5.0-20kPa |
0.6 |
|
-10-10kPa |
C3 |
2.0-20kPa |
0.6 |
|
-20-20kPa |
C4 |
-8.0-20kPa |
0.6 |
|
-50-50kPa |
C5 |
10.0-100kPa |
0.6 |
|
|
|
|
|
|
-100-0kPa |
B1 |
-40-100kPa |
0.6 |
|
-100-100kPa |
B2 |
-40-100kPa |
0.6 |
|
-100-300kPa |
B3 |
50-400kPa |
0.6 |
|
-100-900kPa |
B4 |
240-1000kPa |
0.6 |
|
100-1500kPa |
B5 |
500-1900kPa |
0.6 | |
| |
