技术数据 |
|
工作电压 12.5~30 VDC |
输出信号 4~20mA二线 |
0~20mA三线 |
测量范围 0~4m(***大) |
精度 0.2、0.5、1.0 |
稳定性 优于0.1%/年 |
允许温度 介质 -20℃-70℃ |
环境 -20℃-70℃ |
贮存 -40℃-80℃ |
材料 传感器外壳 不锈钢1Gr18Ni9Ti |
不锈钢喷涂聚四氟乙烯 |
连接杆 不锈钢1Gr18Ni9Ti |
不锈钢喷涂聚四氟乙烯 |
膜片 96%氧化铝 |
密封 氟橡胶 |
聚四氟乙烯 |
过程连接 不锈钢1Gr18Ni9Ti |
过程连接方式 外螺纹G1 1/2 |
法兰 |
|
|
|
|
|
|
|
|
|
|
|
|

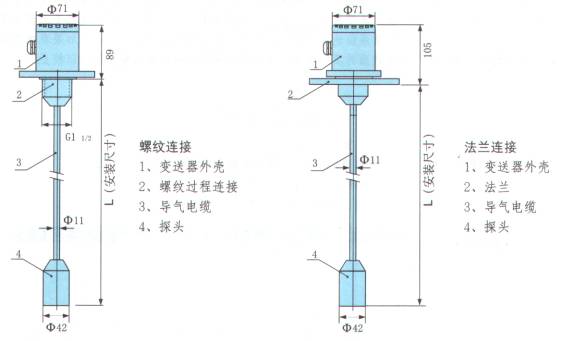

外形尺寸 |
|
|
|
安装 |
|
杆式静压液位变送器有G11/2螺纹及法兰两种标准的安装方式 |
|
螺纹安装 对于直接使用G11/2螺纹安装的变送器,供货时提供一个G1 1/2圆螺母,一般安装可有两种方式。 |
1、安装位置已有G11/2螺纹。直接把液位变送器旋入即可,附带的圆螺母可以不用, 也可以旋上用以防松。 |
2、安装位置无G11/2螺纹。可利用现有的Φ50~Φ60的光孔,或安装带有Φ50~Φ60孔的支架,装上液位变送器,并旋上圆螺母固定。 |
|
法兰安装 |
标准供货时法兰的安装尺寸符合DN50 GB9119.6-88 如果安装位置已有其它的法兰安装孔,订货时请注明法兰尺寸或对应的规格及标准号,以便满足安装要求。 |
|
调试 |
|
杆式静压液位变送器,出厂时零点及满量程都已标定。 需说明的是,满度的标定是按用户提供的被侧介质的比重,经计算进行的干标定。由于条件与使用条件很难完全一致,因此满度指示可能会有不同程度的出入,因此在静压液位变送器安装后应对满度进行校正。校正时使介质液位达***大值,把变送器输出值校正到20.000mA,如果现场条件不允许介质液面达到***大值,则可根据液面的实际数值,用下式计算出对应的电流输出值加以校正: |
|
其中:In 液位在n点时变送器应当输出的电流值(单位mA) hn n点液位高度(单位m) hmax 被测介质***大液位高度(即满量程,单位m) |
为提高校正精度,校正时请参考变送器出厂时的标定记录,适当加以修正。 |
|
杆式静压液位变送器型号内容 |
|
型 号 |
代 码 |
说 明 |
SWP-TLR |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
杆式静压液位变送器 |
变送器类型 |
G |
|
|
|
|
|
|
|
|
标准型 |
D |
|
|
|
|
|
|
|
|
隔爆型 |
I |
|
|
|
|
|
|
|
|
本安型 |
过程连接材料 |
3 |
|
|
|
|
|
|
|
不锈钢1Gr18Ni9Ti |
5 |
|
|
|
|
|
|
|
不锈钢316L |
9 |
|
|
|
|
|
|
|
特别约定 |
过程连接方式 |
T |
|
|
|
|
|
|
外螺纹G11/2 |
F |
|
|
|
|
|
|
法兰 |
Y |
|
|
|
|
|
|
特别约定 |
传感器连接材料 |
3 |
|
|
|
|
|
不锈钢1Gr18Ni9Ti |
7 |
|
|
|
|
|
不锈钢喷涂聚四氟乙烯 |
9 |
|
|
|
|
|
特别约定 |
传感器密封件材料 |
1F |
|
|
|
|
氟橡胶 |
2F |
|
|
|
|
丁腈橡胶 |
3F |
|
|
|
|
聚四氟乙烯 |
9F |
|
|
|
|
特别约定 |
信号输出方式 |
2 |
|
|
|
4-20mA二线 |
3 |
|
|
|
0-20mA三线 |
9 |
|
|
|
特别约定 |
精度等级 |
2 |
|
|
0.2 |
5 |
|
|
0.5 |
6 |
|
|
1.0 |
9 |
|
|
特殊要求 |
安装尺寸 |
|
|
单位m |
量程代号 |
|
见标准量程表 | |
