| 概述 |
| 该系列产品是在SWP－T20、SWP－T20i、SWP－T20d基础上，加装焊接密封隔离膜片构成，SWP－T211~SWP－T214又加装了温度隔离器，SWP－T222~SWP－T224是加装毛细管的产品。 该系列产品避免了介质直接接触压力变送器的测量膜片及密封材料，它的焊接密封隔离膜片具有多种连接方式及材料，适用于高温、低温、强腐蚀、高粘度等多种场合。也适用于卫生场合及爆炸危险场合。 |
| |

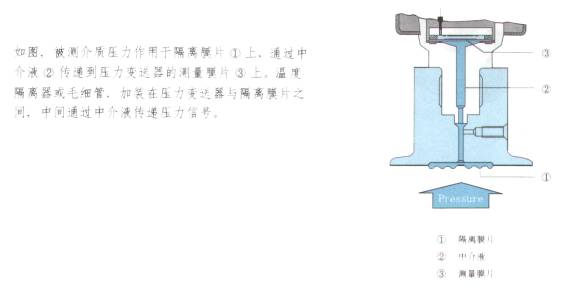

| 工作原理 |
| |
 |
| |
| 技术特点 |
| |
| 温度影响 |
| 温度变化对密封隔膜型压力变送器的影响，主要取决于中介液的现场特性。总的温度系数是压力变送器的温度系数与密封隔膜的温度系数总和。 |
| 中介液 |
| 标准中介液为硅油或甘油，食品工业可采用植物油， 高温或低温采用特殊中介液。选用时由工况条件决定。 |
| 隔离膜片 |
| 隔离膜片的材料由被测介质决定。 隔离膜片尺寸的选定由测量值决定，直径越大***小测量值越低、温度影响的******值越小。 |
| 位置影响 |
| 安装位置应是水平安装，非水平安装会使零点偏移，偏移量与安装位置有关，此时可调 整零点校正。 |
| |
| 产品类型 |
| |
| SWP-T201 压旋式隔膜压力变送器 |
| SWP-T211 压旋式带温度隔离器的隔膜压力变送器 |
| SWP-T202 旋入式隔膜压力变送器 |
| SWP-T212 旋入式带温度隔离器的隔膜压力变送器 |
| SWP-T203 法兰式隔膜压力变送器 |
| SWP-T213 法兰式带温度隔离器的隔膜压力变送器 |
| SWP-T223 法兰式带毛细管的隔膜压力变送器 |
| SWP-T204 多功能隔膜压力变送器 |
| SWP-T214 多功能带温度隔离器隔膜压力变送器 |
| SWP-T224 多功能带毛细管隔膜压力变送器 |
