本产品采用平法兰过程连接，为适应不同测量工况隔离膜片可伸。 |
| 本产品适应性能，可用于多种强腐蚀、高粘度、介质及其它易堵塞场合的压力测量。一般技术性能与SWPT20基本 |
|
相同，"i"型为本安型，"d"型为隔爆型。 |
|
|
| 测量范围 |
| |
|
相对压力 ***大0.0～40.0Mpa ***小0.0～10.0Kpa |
|
相对压力 ***大－0.1～＋2.4Mpa ***小－5.0～＋5.0Kpa |
|
相对压力 ***大0.0～40.0Mpa ***小0.0～10.0Kpa |
| |

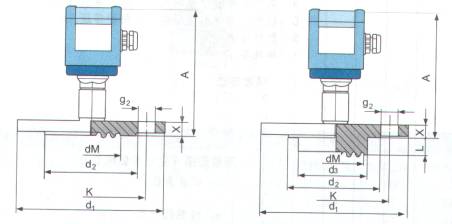

| 外形结构 |
| |
|
|
| |
| 过程连接 |
| |
| 平法兰或延伸法兰 |
| 法兰标准：DN50、DN80、GB9123-88 |
| 延伸长度：0mm、50mm、100mm、150mm、200mm、PN4MPa~40MPa |
| |
|
公称直径DN |
总高A |
隔膜直径dM |
凸面直径d2 |
孔中心圆直径K |
法兰直径d1 |
孔径g2 |
法兰厚度X |
|
50 |
171 |
46 |
99 |
125 |
165 |
4×φ18 |
20 |
|
80 |
175 |
70 |
132 |
160 |
200 |
8×φ18 |
24 | |
| |
|
选型代码 |
公称直径DN |
延伸膜直径d3 |
延伸膜长度L |
额定压力PN |
重量Kg |
|
B |
50 |
- |
0 |
4MPa |
3.8 |
|
M |
50 |
48.3 |
50 |
4MPa |
4.3 |
|
E |
50 |
48.3 |
100 |
4MPa |
4.8 |
|
K |
50 |
48.3 |
150 |
4MPa |
5.3 |
|
P |
50 |
48.3 |
200 |
4MPa |
5.8 |
|
L |
80 |
- |
0 |
4MPa |
6.0 |
|
S |
80 |
77.0 |
50 |
4MPa |
6.6 |
|
G |
80 |
77.0 |
100 |
4MPa |
7.2 |
|
N |
80 |
77.0 |
150 |
4MPa |
7.8 |
|
C |
80 |
77.0 |
200 |
4MPa |
8.4 | |
|
*4Mpa以上法兰连接标准，依据用户要求另行提供。 |
| |
| 温度影响 |
| |
| DN50 300Pa/10K DN80 200Pa/10K |
| DN50 延伸50mm 300Pa/10K DN80 延伸50mm 200Pa/10K |
| DN50 延伸100mm 300Pa/10K DN80 延伸100mm 200Pa/10K |
| DN50 延伸150mm 300Pa/10K DN80 延伸150mm 200Pa/10K |
| DN50 延伸200mm 300Pa/10K DN80 延伸200mm 200Pa/10K |
| |
| SWP-T203、SWP-T213、SWP-T223法兰式隔膜压力变送器型号内容 |
| |
|
型 号 |
代 码 |
说 明 |
|
SWP-T203 |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
|
|
隔膜材料 |
1 |
|
|
|
|
|
|
|
|
|
不锈钢316L |
|
3 |
|
|
|
|
|
|
|
|
|
不锈钢1Gr18Ni9Ti |
|
4 |
|
|
|
|
|
|
|
|
|
哈氏合金C |
|
5 |
|
|
|
|
|
|
|
|
|
钽 |
|
7 |
|
|
|
|
|
|
|
|
|
不锈钢316L喷涂PTFE |
|
9 |
|
|
|
|
|
|
|
|
|
特殊要求 |
|
法兰材料 |
1 |
|
|
|
|
|
|
|
|
不锈钢316L |
|
3 |
|
|
|
|
|
|
|
|
不锈钢1Gr18Ni9Ti |
|
9 |
|
|
|
|
|
|
|
|
特殊要求 |
|
过程连接标准 |
B |
|
|
|
|
|
|
|
法兰GB9123-88，DN50，PN4MPa |
|
B1 |
|
|
|
|
|
|
|
法兰GB9123-88，DN50，PN4MPa，延伸50 |
|
B2 |
|
|
|
|
|
|
|
法兰GB9123-88，DN50，PN4MPa，延伸100 |
|
B3 |
|
|
|
|
|
|
|
法兰GB9123-88，DN50，PN4MPa，延伸150 |
|
B4 |
|
|
|
|
|
|
|
法兰GB9123-88，DN50，PN4MPa，延伸200 |
|
C |
|
|
|
|
|
|
|
法兰GB9123-88，DN80，PN4MPa |
|
C1 |
|
|
|
|
|
|
|
法兰GB9123-88，DN80，PN4MPa，延伸50 |
|
C2 |
|
|
|
|
|
|
|
法兰GB9123-88，DN80，PN4MPa，延伸100 |
|
C3 |
|
|
|
|
|
|
|
法兰GB9123-88，DN80，PN4MPa，延伸150 |
|
C4 |
|
|
|
|
|
|
|
法兰GB9123-88，DN80，PN4MPa，延伸200 |
|
Y |
|
|
|
|
|
|
|
特殊要求 |
|
中介液 |
A |
|
|
|
|
|
|
硅油（-40℃~130℃） |
|
E |
|
|
|
|
|
|
甘油（-10℃~150℃） |
|
G |
|
|
|
|
|
|
高温油 |
|
Y |
|
|
|
|
|
|
特殊要求 |
|
信号输出方式 |
2 |
|
|
|
|
|
4~20mA二线 |
|
3 |
|
|
|
|
|
0~20mA二线 |
|
9 |
|
|
|
|
|
特殊要求 |
|
外壳类型 |
A |
|
|
|
|
铝外壳无现场指示，防护等级IP65 |
|
B |
|
|
|
|
铝外壳带数字现场指示，防护等级IP65 |
|
C |
|
|
|
|
铝外壳带模拟现场指示，防护等级IP65 |
|
S |
|
|
|
|
塑料外壳 |
|
Y |
|
|
|
|
特殊要求 |
|
精度等级 |
2 |
|
|
|
0.2 |
|
5 |
|
|
|
0.5 |
|
9 |
|
|
|
特殊要求 |
|
测量范围 |
|
|
|
见标准量程表 |
|
Y |
|
|
非标准量程 |
|
传感器类型 |
|
|
陶瓷电容式 |
|
R |
|
压阻式 |
|
毛细管长度 |
m |
***限于T223型 | |
| |
