SWP-LCD-NLQ智能化防盗型热量积算记录仪
|
 |
|
|
|
|
产品名称：SWP-LCD-NLQ智能化防盗型热量积算记录仪
产品编号：Pro2006911113528
产品型号：CHNJ
更新时间：2006.09.11
出品单位：香港昌晖仪表
浏览次数：
更多产品图片：
|
 |
|
 产品详细介绍 |
|

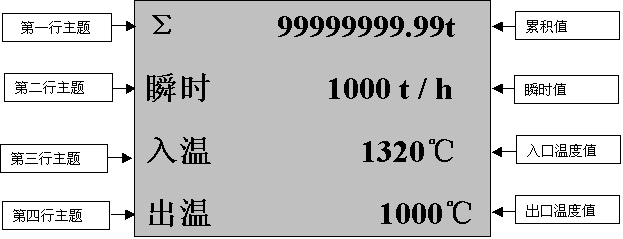

SWP-LCD-NLQ热量积算无纸记录仪集流量/ 热量积算与记录于一体，是一种智能化的多功能二次仪表，适合对热水的热量进行过程监测，总量累积。 |
|
一、仪表特点： |
|
1、丰富的热量积算软件。 |
|

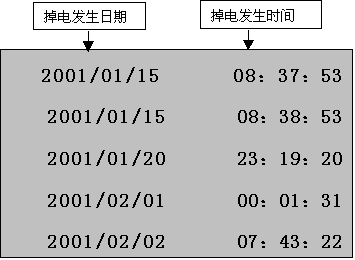

2、强化管理的防盗及防掉电记录功能。 |
|
|
|
|
|
3、可接3路被测信号，满足温度补偿、压力定值补偿、温压全补偿的积算要求。 |
|
|
|
二、仪表外形及接线图（以下为基本配线，特殊订货请参考随机接线图） |
|
型号 |
SWP-LCD-NLQ系列 |
接 线 图 |
|
仪表
外形 |
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g |
 |
|
仪表
外形 |
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g | |
|
三、SWP-LCD-LQ仪表型谱表 |
|
型 号 |
代 码 |
说 明 |
|
SWP -LCD-N |
□□□□ □□-□ □- □ □ □- □ □ □-□□-□- □ |
新一代大屏幕带背光液晶显示仪表 |
|
仪表功能 |
LQ |
|
|
|
|
|
|
|
|
|
|
|
|
|
不记录 |
|
LQR |
|
|
|
|
|
|
|
|
|
|
|
|
|
记录 |
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm（横）80×160mm（竖） |
|
补偿信号 |
12 |
|
|
|
|
|
|
|
|
|
|
|
单路热量表 |
|
通讯方式 |
□ |
|
|
|
|
|
|
|
|
|
|
参见"通讯方式" |
|
变送输出 |
□ |
|
|
|
|
|
|
|
|
|
参见"输出方式" |
|
流量输入类型 |
□ |
|
|
|
|
|
|
|
|
参见"输入类型" |
|
入口输入类型 |
□ |
|
|
|
|
|
|
|
参见"输入类型" |
|
出口输入类型 |
□ |
|
|
|
|
|
|
参见"输入类型" |
|
第一报警方式 |
□ |
|
|
|
|
|
参见"报警方式" |
|
第二报警方式 |
□ |
|
|
|
|
参见"报警方式" |
|
第三报警方式 |
□ |
|
|
|
参见"报警方式" |
|
馈电输出 |
|
|
|
|
|
供电方式 |
|
|
|
|
外形特征 |
|
| |
|
★ 输入类型 |
|
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
|
A |
4 ～ 20 mA |
-1999～99999 d |
S |
S |
0 ～1600 ℃ |
|
B |
0 ～ 10 mA |
-1999～99999 d |
T |
T |
-200～400 ℃ |
|
C |
1 ～ 5 V |
-1999～99999 d |
U |
J |
0 ～1200 ℃ |
|
D |
0 ～ 5 V |
-1999～99999 d |
V |
CU50 |
-50.0～150.0 ℃ |
|
M |
0 ～ 20 mA |
-1999～99999 d |
W |
PT100.1 |
-99.9～199.9℃ |
|
H |
4～20 mA开方 |
-1999～99999 d |
G |
PT100 |
-200～650 ℃ |
|
I |
0～10mA开方 |
-1999～99999 d |
O |
脉冲－集电极开路 |
0～5KHz |
|
J |
1～ 5 V开方 |
-1999～99999 d |
E |
E |
0～1000 ℃ |
|
Q |
0 ～ 20 mA开方 |
-1999～99999 d |
K |
K |
0～1300 ℃ |
|
F |
脉 冲 |
0～5KHz |
R |
用 户 特 定 |
-1999～99999 d |
|
L |
B |
400～1800 ℃ |
N |
无补偿输入 |
| |
|
★ 报警方式 |
|
选型代码 |
N |
H |
L |
|
报警方式 |
无位式控制或报警（可省略） |
位式上限控制或上限报警 |
位式下限控制或下限报警 | |
|
★ 通讯方式 |
|
选型代码 |
0 |
2 |
4 |
8 |
9 |
|
通讯方式 |
无通讯 |
RS-232 |
RS-422 |
RS-485 |
特殊规格 | |
|
★ 输出方式 |
|
选型代码 |
0 |
2 |
3 |
4 |
5 |
|
输出方式 |
无输出 |
4～20mA |
0～10mA |
1～5V |
0～5V | |
|
★ 型号举例： |
|
①SWP-LCD-NLQ812-21-AAA-HL-P-W-S |
|
不记录，单路热量表，通讯方式为RS-232，输出方式为继电器输出，差压输入类型为4～20 mA，入口输入类型4～20 mA，出口输入类型4～20 mA，第一报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电,竖表。 |
|
②SWP-LCD-NLQR812-81-ABC-LH-P |
|
带记录，单路热量表，通讯方式为RS-485，输出方式为继电器输出，流量输入类型为4～20 mA，入口输入类型0～10 mA，出口输入类型1～5V，第一报警为下限报警，第二报警为上限报警，AC220V供电，横表。 | |
|
|
|
|
|
